Vent napajanja i grijanje

[RuLe]

e jos nesto od mene...
imam neko blesavo napajanje i ventilator je glasan ko vrag....
e sad ja sam polemio neki otpornik i dodao u paralelu prekidac kad hocu da mi bude tisi onda ga usporim toliko da se ne cuje a imam osjecaj da jos dovoljno ispiruje zrak....koliko dovoljno pitam ja vas jer zrak nije topal .....hoce li to izdrzat tako a da se ne sj....

Hvala unaprijed !!!

[Bart]

Ako ništa ne smrdi po paljevini i pregrijavanju slobodno ga ostavi tako, ali za svaki slučaj kontroliraj temperature u kućištu da ne bi došlo da neke pi*darije.

[Tooma]

ja sam ventilatore u svom napajanju bio spustia na 7V i primjetija san da i nije bas najbolja ideja (nako kratkog rada poceo bi puvat topal zrak)
to ovisi i od napajanja do napajanja, tj. budi oprezan

[MadBoY]

Ovisi koje ti je napajanje . Npr. ja sam u moje 300W codegen stavio 80mm na 7v i jedva da puse, al vec 3-4 dana radi tako po citav dan i nema problema.

[LightForce1308]

Originally posted by RuLe
e jos nesto od mene...
imam neko blesavo napajanje i ventilator je glasan ko vrag....
e sad ja sam polemio neki otpornik i dodao u paralelu prekidac kad hocu da mi bude tisi onda ga usporim toliko da se ne cuje a imam osjecaj da jos dovoljno ispiruje zrak....koliko dovoljno pitam ja vas jer zrak nije topal .....hoce li to izdrzat tako a da se ne sj....

Hvala unaprijed !!!

E to sam ja sebi mislio napravit za Cooler, jer se ovaj dere ko lud, a to mi netreba kad sam na netu ili u wordu i slično. E sad kolki si otpornik stavio?:confused:

[Bart]

Pazite, nije vam za svaki vent isti otpornik, jer to zavisi od snage (potrošnje) venta tako da morate paziti na to. Što se mene tiče najbolje vam je napraviti sljedeći sklop kojeg sam napravio u više primjeraka i odlično rade sa svim ventovima do 12W snage tj. do 1A struje. Diode u sklopu su najobičnije 1N4001ili bilo koje Silicijeve diode za struju od 1A. Prekidač može biti višepoložajni, 2-8 položaja jer je shema prilagodljiva svakoj situaciji. Shema u prilogu:

[Bart]

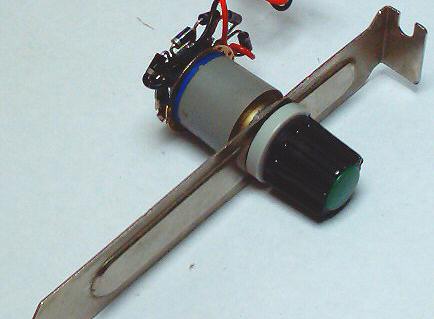

A evo i slika gotovog sklopa kojeg možete montirati na zadnju stranu kućišta ili naprijed , ako mislite stalno "šaltati" brzine:

[Bart]

A evo i iz drugog kuta:

[RuLe]

super si to napravio sa diodama a jel imas ti i popis elemenata koristenih za tu shemu
koliki je potenciometar
koje su diode
cini mi se da imas najbolje rijesenje

[Renesis]

Špuštanje voltaže venta od napajanja nije pametno, radije nabavi kvalitetan vent + fangrill( ono smeće na napajanju izreži i baci), jer samo malo povećanje temperature drastično smanjuje vijek trajanja, stabilitet...

[Bart]

U shemi se ne koristi potenciometar nego višepoložajni prekidač (2-8 položaja, zavisi koliko se stupnjeva regulacije želi). Kao diode možeš koristiti bilo koje za struju 1A i napon 50V ili više. Npr.: 1N4001, 1N4002, I tako redom do 1N4007, sve diode su jednake i na svakoj od njih se stvara pad napona za 0,6V do 0,7V, što zavisi od same diode, tako prekidačem određuješ koliko ćeš dioda spojiti u seriju sa ventom i po tome možeš izračunati i koliki ćeš napon imati u kojem položaju. Sklop se izuzetno dobro ponaša sa svim ventovima do 12 W snage tj. do 1A potrošnje struje.
Naravno na vama je da odlučite kako će te koristiti sklop i koje ventove ćete regulirati, (na procu ili u ispravljaču, ili na kućištu). Ako se koristi više ventova na kućištu svi se mogu spojiti paralelno stim da im zbroj struja nije veći od 1A uz spomenute diode(naravno moguće je korištenje i jačih dioda ako je potrebno, npr 1N5401, 1N5402..... 1N5407, ove su za 3A struju.)

[LightForce1308]

@Bart: To je super rješenje. koja ti je ona +12V žica? jel to crvena ili crna na cooleru

[Bart]

Sklop se ubacuje na crvenu žicu (crvena žica se siječe), ulazni vod ide na diode i spaja se na +12V na matičnoj ili na +12V na napajanju, a regulirani izlazni napon se spaja direkt na ostatak crvene žice koja ide na vent. Crnu i žutu žicu uopće ne diraš.

[LightForce1308]

Originally posted by Bart
Sklop se ubacuje na crvenu žicu (crvena žica se siječe), ulazni vod ide na diode i spaja se na +12V na matičnoj ili na +12V na napajanju, a regulirani izlazni napon se spaja direkt na ostatak crvene žice koja ide na vent. Crnu i žutu žicu uopće ne diraš.

To sam si i mislio. Thanks

[LightForce1308]

Originally posted by Tooma
ja sam ventilatore u svom napajanju bio spustia na 7V i primjetija san da i nije bas najbolja ideja (nako kratkog rada poceo bi puvat topal zrak)
to ovisi i od napajanja do napajanja, tj. budi oprezan

Ma meni stalno pljuje topal zrak. Šta da mu napravim da prestane pjuvat topal zrak? Imam MSovo napajanje, jel bi pomoglo da zamjenim vent nekim boljim. Ako da, koji da uzmem?

[Master Neo]

ma kome se ne da praviti ima taj gotovi sklop (pontenciometar) u linksu za 20 Kn!

[LightForce1308]

Originally posted by Master Neo
ma kome se ne da praviti ima taj gotovi sklop (pontenciometar) u linksu za 20 Kn!

Ali nije to fora. Nije isto kad ga kupiš i kad ga SAM napraviš!!!

[kiki.o]

Originally posted by LightForce1308
Ma meni stalno pljuje topal zrak. Šta da mu napravim da prestane pjuvat topal zrak? Imam MSovo napajanje, jel bi pomoglo da zamjenim vent nekim boljim. Ako da, koji da uzmem?

Pomoglo bi da zamjenis napajanje za neko bolje...

[LightForce1308]

Originally posted by kiki.o
Pomoglo bi da zamjenis napajanje za neko bolje...

Ma mislio sam, al sam sve pare stuko u modanje kućišta - farbu, alat, prekidače i ostale gluposti, tak da sam sad presušio Nemam ni za .

S6tavit ću slike kad budem gotov i užicam od frenda digitalac.

[kiki.o]

stavi obavezno da to vidimo...

znam, razumijem te, i ja sam u takvoj situaciji

[LightForce1308]

Originally posted by kiki.o
stavi obavezno da to vidimo...

znam, razumijem te, i ja sam u takvoj situaciji

malo ćete prićekat za slike, bio do frenda da mu složim konfu (koja je na forumu u konfama, pa pogledajte) i da žicam digitalac, ali ga je majmun sjebo. jedina solucija je da zovem frenda sa kamerom, pa nju sojit na komp pa izvuć slike koje su u 320x240, tak da to neče baš na nešto ličit.
Al nema veze, smislit ću nešto.

[komer]

zanima me zasto si bas diode koristio?

[Bart]

Ako se ovo pitanje odnosi na mene, diode sam koristio iz jednostavnog razloga jer daju uvijek isti pad napona (0,6 do 0,7V) bez obzira da li kroz nju protječe 1, 10 , 100 , 500 ili 1000 mA, što znači da ćeš uvijek imati odličnu regulaciju brzine radilo se o ventu od 1W ili 10W snage dok to nije slučaj kod jeftinih potenciometara (osim elektronskih), jer nemaju uvijek isti raspon regulacije u sprezi sa različitim snagama ventova a naročito kad su u pitanju snage reda veličine 10x.

[Bart]

I naravno , cijeli sklop je vrlo jeftin i jednostavan za izradu te ga zaista svatko može napraviti.
