Potenciometar za vent - spajanje i koji?

[Psycho]

2 mm hoda?? treba imati barem 310° hoda.
ali nema veze..miato ti je dobro rekao da se otpornici griju. iako blesavo zvuci
ali kako je netko prije rekao da nije velika razlika u otporima ako idu dva venta na jedan ulaz. je razlika je. jer se struja dijeli na dva dok otpor skoro za duplo raste.
pa treba paziti i na to.

bas cu ja ici pogledati u kalcic isto. ionako zivim 100m od njega

[giga]

Evo ja svog izmjerio ipak je od 150 ohma sta je bilo i logicno za ocekivati onih 10 000 ohma nije imao smisla,gledao sam krivo podruvje na instrumentu...
Sada sam spojio dva na taj jedan potenciometar i mislim da je bolje das vako vent ima svoj potencimetar jer sada kada cooler master radi na brzini koju zeli(a to je ono da se ne cuje jako) ovaj drugi vent je skoro stao tako da nikada ne mozes dobiti istu brzinu oba venta,eventualnoi ako su isti... moj se ne grije niti malo i zeljezni je a ne plasticni,.,.,.
BTW hod mu je negdje oo 150-180 stupnjeva. Znaci 70 ohma i imas oko 350 stupnjeva za vrtiti

[Beta]

Evo izbacio potenciometar i na njegovo mjesto stavi višepoložajni prekidač 9 ili 10, stavio diodice i sad imam štelanje na 10 ili 9 pozicija i super radi a čak i ima onn off ali kako imam već prekidač za to nije važno ali tako ako neko želi za 20 ak kuna dobije prekidač sa 10 ili 9 štelanja i off poziciom

[Andjelko]

Da i to je jedno od jednostavnih i zgodnih rjesenja. Preklopnik koji ima serijski vezane diode. Najobicnije, serije 40xx. Mogu i slabije ali nema bas nekog opravdanja u cijeni.

Svaka od tih silicijevih dioda ima stalni pad napona, nekih 0.65V u prpusnom smijeru. Znaci kod serijskog vezivanja 0.65 puta broj dioda. Ako preklopnik ima manje polozaja, moze se vezati izmedju pojedinih susjednih kontakata i vise od jedne diode. Ukupan broj dioda ne bi trebao prelaziti 10 do 12 jer ispod 4V vent moze jednostavno stati - malo ostari, malo se zaprasi..

Postoji podosta nacina za regulaciju napona na istosmjernom trosilu, ali je jednostavno uvijek bolje

[Beta]

Ove diode su 1n40007
Ali pad napona mi je ispo 0,3v
Spoi sam taj prekidač na punjač od akumulatora za auto i izmjerio da mi je svaki pomak 0,3v manje

Ali ja sam zadovoljan i sad je šteta da sam kupovo ovaj skupi prekidač za on/off jer ovako bi za 20 kn dobi štelanje i on/off sve u jednom i još mala diodica i super

[Beta]

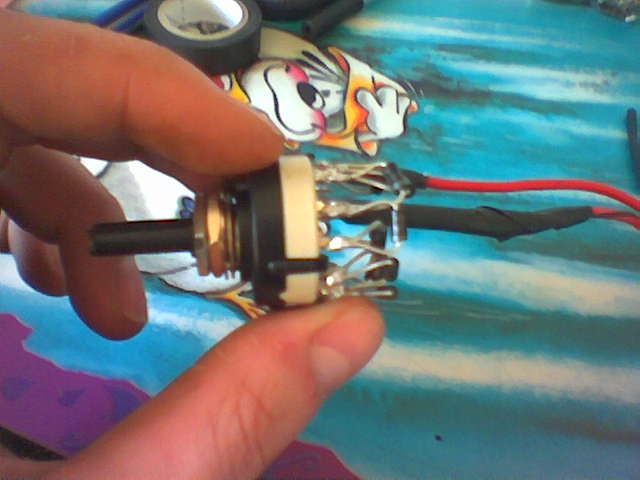

Evo finalne verzie

[Andjelko]

Hm, Beta prijatelju, nece to biti bas tako.
Diode su ti 1N4007, jedna 0 manje. Kod mjerenja si dobio gresku vjerojatno zbog spajanja na punjac akumulatora koji daje pulzirajucu istosmjernu struju. Izbjegavaj ga kada mozes, to je vrlo grub izvor, stvoren za pravljenje stete po elektronici.

Dakle pad napona na Si diodi je oko 0.65V, u provodnom smjeru.
Za razliku potencijala od 0.3V takva dioda se ponasa kao izolator.

No, to je samo jedna sitnica iz osnova elektronike, ince stvar si izveo dosta zgodno i prakticno. A cilj je postignut, to je bitno, bravo mestre!

[Beta]

Istina 0 je viška, elektroniku slabo znam ali potrudim se ali daj mi dvotaktni motor pa ćeš vidjet, u tome sam dobar .

A bolje ubit punjač nego napajanje pa da mi potegne još nešto

[Andjelko]

Bez brige, daj mi dvotaktni motor, pa ces vidjeti koliko stete se moze uciniti.

[maky-st]

zašto dvotaktni , zašto ne neko od 1200 cca

[Beta]

Zato jer 2T slažem bez problema, skutere i te gluposti složim bez problema i to da ide

[Psycho]

se meni cini ili je to ekipica iz rijeke okupirala ovaj dio foruma

[giga]

A JA NE ZNAM SKINUTI NITI BLOKADU SA SKUTERA!!!
Imao sam ga bez pa su srali i ja kreten stavio ju natrag u servisu i sada ju ne znam skinuti....

[Beta]

MA blokada se skine u 15 minuta ovisno o motoru, ali najčešće je to samo prsten ubačen u variomat koji skraćuje njegov hod, to ti je ko da na autu skineš 4-tu i 5-tu brzinu

[giga]

Da da znam u cemu je stos objasnili su mi samo ja to ne znam skinuti,taj prsten...

[Beta]

A treba ti kompresor za to
Odvidaš poklopad di je kurbla , sa kompresorom odvidaš onaj vijak koji drži variomat, skineš jedan ko ventilator, iza njeg aje prsten, skineš ga, sve vratiš i sa kompresorom stegneš i vozi

Ali pazi jer na tehničkom kad radiš tablicu sam ja sa frendovim motorom neki dan napravio 104 km/h ali mi nisu mogli ništa jer su rekli tamo da tek stupa na snagu 1.6.

[Renesis]

Ja se bacam sada isto na modanje, i radit ću sa ovim više položajnim prekidačima, jer mi jer to sigurnije nego se zezat sa otpornicima, a i treba nabaviti veće snage...

A šta se tiče tih više položajnih, dosta je ovaj od 10 položaja, jer ti to dopelje do 5.5V I to je po meni sigurna granica za većinu ventova.

E, jedno pitanje, kako spojiti ledicu tako da ona mijenja intezitet svjetla ovisno o brzini venta. Treba još neki otpornik za nju?

P.S. Hehe, samo Riječani na ovom Forumu

[Beta]

JA ja sam ledicu spojio na izlaz is prekidača i na minus a na njoj mi je otpornik od 700 oma a mislim da bi mogo i slabiji

[giga]

A onda mi se ne isplati niti skidati kada od 1.6. ce poceti kazne...
ZIVJELA BLOKADA!
E da te jos nesto pitam...Skuter je inace Aprilia-SR 50,u pocetku mi je sa blokadom isao recimo 60 a sada idem po nizbrdici i preko 80 a po ravnom malo preko 70...oće li drotovi srati ili!?

[Beta]

Mogli bi
JEr po zakonu je 50 ali rečeno je da će tolerirat do 60

[maky-st]

pametno

[Beta]

JA imam prekidač koji na određenim okretajima radi ko bokada - trokira
Počne mi trokirat na 30 ali dođe do 55 jer imam sve na njemu

[LightForce1308]

Ja sam se zeznio pa sam uzeo 6-položajni prekidač, pa sam mislio umjesto tih dioda puknit zenerice, od 11 - 7V. to bi trebalo radit, jelda?

[Andjelko]

Zener doide takodjer mogu raditi. Spojis ih u seriju: katodu na +12V - anodu na ventilator.
Zener dioda treba biti u ovom slucaju maksimalno 7V. Tada ce za vent preostati 5V.

Takodjer za sucaj da zelis odabir u nekoliko polozaja preklopnikom, tada centralni, pomicni kontakt preklopnika spoji na +12V, a na ostale "mirne" kontakte spoji Zener diode. Kod kupovine (nabavke) tih dioda paziti da je njihova snaga oko 1W, inace se mogu pregrijati i pregorjeti.

Katoda je obiljezena obicno crtom, ili vec nekako drukcije, ovisi o proizvodjacu. Ako li se dogodi da okrenes naopako "zenericu" nece biti nista strasno, samo ce se ponasati kao obicna Si dioda i pad napona na njoj ce biti oko 0.7V.

Zener diodu niposto ne spajati izmedju pozitivnog (+) i zajednickog voda (-, masa, sasija, zemlja, common, ground). U slucaju direktnog spoja ce biti dima, a kvar na napajanju je vrlo moguc. Zener dioda se uvijek spaja u seriju s radnim otporom , sto je u ovom slucaju ventilator.

[LightForce1308]

pa jel nije zener dioda od npr. 7V da drži taj napon na 7V, a ne da izaziva pad napona od 7V? može malo pojašnjenje?

[Andjelko]

Moze:

"Drzanje" ili pad napona preko elementa za stabiliziranje je ista stvar.

Prvi nacin, tako da se Zener dioda (ZD) veze u seriju s potrosacem ne stabilizira napon na potrosacu. On je vec dovoljno stabilan na izvoru i obicno je 12 i nesto malo vise Volti. Ako mu u seriju prema potrosacu vezemo ZD, umanjiti cemo ga za iznos koji ce ostati stalan na ZD, recimo 6V plus-minus tolerancija. (Sve stvarne komponente imaju pokoji postotak tolerancije.)

Ovo bi bio ekonomicniji nacin.

Drugi nacin bi bio stabilizacija napona na samom ventilatoru, vezivanjem ZD paralelno njemu. Na ta dva elementa treba preko posebnog otpornika dovoditi struju. (Nikako direktno!) Otpornik R treba imati vrijednost:
R = (U izvora - U stabilni) / I max. Maksimalna jakost struje I max je najveca struja koja smije teci kroz Zener diodu i ovisi o snazi te diode, jednostavno U * I.
U ovom drugom slucaju imamo jos jedan beskorisni potrosac - serijski otpornik R.
Da bi napon na ventilatoru ostao stabilan, struja koja stalno tece kroz ZD mora biti veca od struje koju vuce ventilator. Inace nista od stabilizacije. Dakle lako je zakljuciti kako ce u ovom slucaju ZD uvijek vuci svu onu struju koja ne odlazi na ventilator.
Snaga P na otporniku R je:
P = I max. * (U izvora - U stabilni)

P u Wattima, R u Ohmima, U u Voltima, I u Amperima. Sve osnovne jedinice.

Nadam se kako je jasno zasto ZD u svom osnovnom spoju koriste samo samo za stabilizaciju jako malih struja.

U praksi se vec za struje vece od nekoliko mA koriste integrirani stabilizatori, primjer: 78xx za fiksne napone, ili LM317, L200 i jos podosta drugih za stabilizirane napone/struje s mogucnoscu reguliranja.

Na ovu temu, iako je jednostavna ima jako puno domisljatih shema, rjesenja - no preporucam ih samo onima koji se pocinju baviti elektronikom negdje dalje, na drugom stolu (mjestu) ne u kucistu PC. Naime ZD, otpornici i razni stabilizatori su jeftino voce.

PiSiji bas i nsu...

[LightForce1308]

Ja sam mislio da kad spojim ZD od npr. 9V u seriju s ventom da imam na njoj pad od 3V, a ona šalje 9V prema ventu.

Jesam li ja krivo mislio, ili si i ti to rekao, a ja nisam shvatio.

[Andjelko]

Misli kako hoces, ovo je slobodna zemlja.. medjutim ako spojis ZD od 9V u seriju s ventom, tih 9V pojede ZD, a jadnom venticu ostavi resto: kod 12V izvora - samo 3V.
Sto mu nije dosta ni za dorucak, pa nece ni poceti raditi..

[LightForce1308]

THX
