Drveno kučište

[Vasili]

Zanima me jel je tko probao napraviti drveno kučište. To me privlači zbog prirodnog izgleda. Nema ništa ljepše od spoja tehnologije i prirode

Gdje bih mogao naći sheme takvog kučišta i koliko je to u praksi izvedivo?
Koliko je presudno kod takvog kučišta strujanje zraka i koliko je bolji/lošiji zvučni izolator od limenih kučišta?

Sada imam starije i totalno jadno kučište. Tanki lim i buka me ubija. Mislio sam iz njega izvaditi držaće matične, HDD-ova i DVD-a.

[rib@]

Autor Vasili

Sada imam starije i totalno jadno kučište. Tanki lim i buka me ubija. Mislio sam iz njega izvaditi držaće matične, HDD-ova i DVD-a.

Ja sam vec povadil limove, pa kucista niti nemam , ali imam sav materijal za kuciste od sper ploca. Cak sam i zapoceo nesto, ali ce dugo trajati - drvofiks.
Kad bude gotovo ili pri kraju budem stavil slikice.
Planiral sam napraviti cim manje kuciste, ali nece ici jer imam ST, pa bude barem visoko, ako nikaj drugoga .

[Matesonik]

Ima tu vise drvenih kucista, ovo je samo jedan primjer:
http://forum.pcekspert.com/showthread.php?t=54616

[rib@]

Autor Matesonik

Ima tu vise drvenih kucista, ovo je samo jedan primjer:

E ovaj post mi je dal ideju za fancontroler.
"repromaterijal"

Prvi korak koji traje min. 24 sata - samo su zaljepljene dvije letvice na dno kucista. Pleh za mbo je samo da se dozivi dimenzija.

Za sve ostalo novi thread - bez obzira uspije li ili ne.

Edit: na prvoj slici samo manji dio alata.

[raf]

Matesonik me preduhitrio, ak budes radio i nebude ti sta jasno samo pitaj

[Lifo]

Autor rib@

Ja sam vec povadil limove, pa kucista niti nemam , ali imam sav materijal za kuciste od sper ploca. Cak sam i zapoceo nesto, ali ce dugo trajati - drvofiks.
Kad bude gotovo ili pri kraju budem stavil slikice.
Planiral sam napraviti cim manje kuciste, ali nece ici jer imam ST, pa bude barem visoko, ako nikaj drugoga .

Ili napravis rupu za ST i neku zastitnu mrezicu oko njega?
Tak nesto imam u planu.. desktop kuciste, low profile, i ST da strsi van

[rib@]

Autor Lifo

Ili napravis rupu za ST i neku zastitnu mrezicu oko njega?
Tak nesto imam u planu.. desktop kuciste, low profile, i ST da strsi van

Ipak mislim sve zatvoriti, pa makar mi kuciste bilo vise nego dugacko ili siroko.
Neznam, mozda si u pravu, ali cu pokusati sve zatvoriti.

[Vasili]

Što mislite o smještanju napajanja tako da je ono na dnu kučišta i vuče zrak ispod njega.
Moje ima jedan 120mm vent, ali imam osjećaj da će tako pokupiti svu prašinu s poda, pogotovo dok smo na lanu u garaži.

[Bartuc]

Bolje da ti je napajanje gore zato jer onda vuće topli zrak iz kučišta (uglavnom)! A i mora imati bolji dotok zraka da bi mogao puhati kako spada!

[Vasili]

Sad preko praznika se mislim baciti na izradu ako uspijem nabaviti materijal.
Što mislite o ovakvom rasporedu ventilatora i komponenti?

To je zapravo klasičan raspored, ali zanima me jel bih trebao što promijeniti. Možda malo više staviti napajanje?

Za sad me malo brine grafička. Dosta se grije, a cooler je okrenut prema dolje. Zato mislim da bi se bolje hladila da je okrenuta prema gore, ali to ne mogu nikako izvesti, jedino ako će matična stajati horizontalno.

P.S koja je standardna dijagonala od jednog do drugog šarafa kod 120mm venta?

[Renesis]

napajanje dolje, da ima svoj izolirani tok zraka, mislim da bi bilo bolje stavit diskove jedan kraj drugoga i samo jednu 120tku ispred... i daj si probaj nacrtat u omjeru, točno kako je, poprilično ti može pomrsiti račune

[Vasili]

A zašto napajanje treba imati svoj izolirani tok zraka. Da se bolje hladi pa vent radi na manje rpm-a?

Ako ću ga staviti dolje, onda će zrak vući sa strane, a ne s poda jer će biti puno prašine.
Nešto ovako. Samo nisam siguran za ovaj upuh jer će praktički vuči svoj topli zrak:

[Renesis]

da bolje bi bilo da samo svoj zrak vrti... a šta se tiče ovog usisa, onda rađe sredi da odnaprijed ide takav kanal... a i izračunaj kolke ti dimenzije moraju bit... a ostatak kante se jako lijepo može ventilirati sa dvije 120tke...

[Vasili]

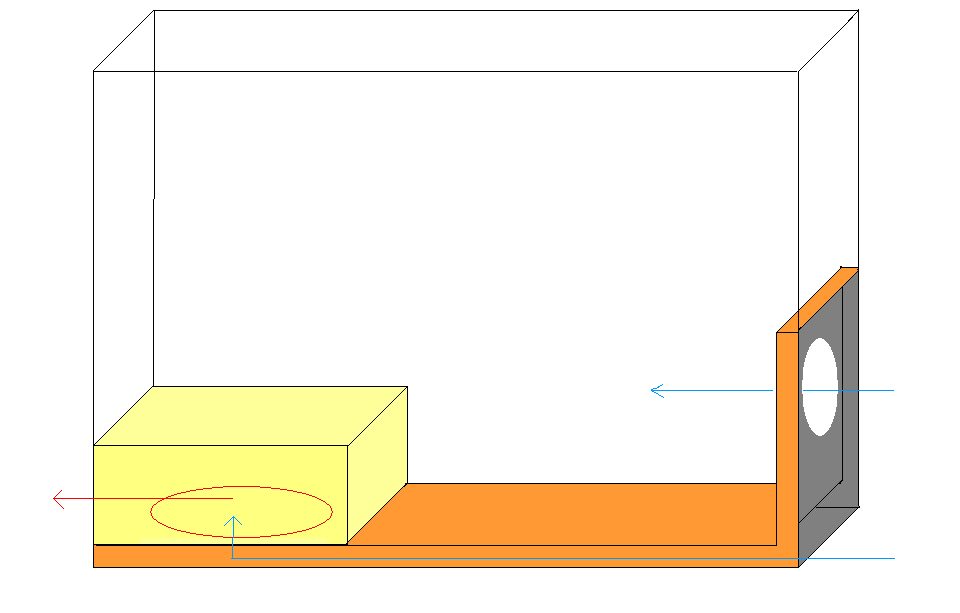

Evo, ovako sam to otprilike zamislio
U ovu rupu naprijed ide 120mm, a ispred njega dva HDD-a. I to ću zatvoriti zaštitnom mrežicom.

I samo da još pitam, kamo da stavim drugi vent. Na vrh stražnje stranice ili gornju stranicu?

[domy_os]

Napajanje stavi dole, ali okreni naopako, tj. tako da ti vent bude gore. Na stražnju stranicu prvi vrhu stavi 120 mm vent, a naprijed napravi samo prorez za zrak na koji će se nastavljati mali tunel i u njega staviš diskove. Vent od napajanja zajedno s tim ventom na kućištu će zrak izbacivati van, a vući ga kroz tunel u kojem su diskovi.

[Bartuc]

Zašto mislite da je bolje imati dolje napajanje? Kaj nije bolje da napajanje izvlači topli zrak koji se skuplja u gornjem djelu kučišta van iz njega? Evo ja imam Chiefteca sa 12cm ventilatorom i u kučištu je doslovce hladno za ruku (područje oko procesora), stvarno jako lijepo izvlači topli zrak van!

[Vasili]

Autor domy_os

Napajanje stavi dole, ali okreni naopako, tj. tako da ti vent bude gore. Na stražnju stranicu prvi vrhu stavi 120 mm vent, a naprijed napravi samo prorez za zrak na koji će se nastavljati mali tunel i u njega staviš diskove. Vent od napajanja zajedno s tim ventom na kućištu će zrak izbacivati van, a vući ga kroz tunel u kojem su diskovi.

Čini mi se super ideja, moram priznat
Jel je to provjereno?

Važne su mi dosta niske temperature... U takvom rasporedu jedini problem bi mogao nastupiti s grafičkom jer će napajanje biti ispod nje i stvarat će podtlak, a ona mi je i sada najkritičnija s temperaturama.
To mi se već jednom dogodilo, ali valjda ne bi smjelo s ovim tunelom pošto će kroz njega ulaziti novi zrak.

@Bartuc - meni se isto nekak logičnije čini gore, ali valjda ljudi znaju

[Vuco]

Autor Bartuc

Zašto mislite da je bolje imati dolje napajanje? Kaj nije bolje da napajanje izvlači topli zrak koji se skuplja u gornjem djelu kučišta van iz njega? Evo ja imam Chiefteca sa 12cm ventilatorom i u kučištu je doslovce hladno za ruku (područje oko procesora), stvarno jako lijepo izvlači topli zrak van!

Moje mišljenje oko ovoga je da položaj ovisi o samom napajanju. Kao što si i sam rekao, i moje napajanje se ne grije, a onda ga je glupo staviti dolje jer kada ga staviš gore nemaš potrebe za jednim dodatnim ventilatorom jer on izvlači zrak.

Meni je ipak logičnije da npr. HDD-ovi budu dolje jer je dolje hladniji zrak (koliko god to bilo minorno, ali je hladniji. Ja sam uvijek zamišljao nekako HDD-ove da su dolje i da je ispod njih ventilator jedan. Znači da je vent ne naprijed, već na dnu kučišta. Dobra mrežica ćuda radi, vent je tiši za korisnika negoli da je sprijeda.

EDIT:
Nešta ovakvog. Ovo sam sklepao na brzinu, pa ono, mjere nisu precizne.

[Bartuc]

@Vuco, moj Čif je fakat stalno hladan (jako se malo grije), a kada stavš ruku iza kučišta (na rupice od napajanja) bome jako hladi... ma lud mi je moj Čif

Ja si isto HDD držim blizu dna kučišta i imam ventilator drito iza HDD-a tak da puše po njemu! A Ovaj HiperTX i Čif drže gotovo cijelo kučište hladno!

[Vasili]

Nije mi baš logičan ovaj položaj matične.

[Vuco]

Autor Vasili

Nije mi baš logičan ovaj položaj matične.

Istina, tek sam sad skužio da sam zeznuo stvar Moj bed...
Jao, kako sam samo fulao...
Uglavnom, možeš zamjeniti mjesta matičnoj i HDD-u, oni neka budu taman di je kraj matičnoj, tako da vent nije skroz na prednjoj strani.

Nego, samo da pitam, jel delaš kučište da bude tower ili da bude položen (desktop) ?

[Bartuc]

I ja imam jedno pitanje...

Kaj nije drvo jako dobar vodič zvuka? Ne misliš da bu ti malo preglasno kučište bilo?

[tj1]

Autor Vasili

Zanima me jel je tko probao napraviti drveno kučište. To me privlači zbog prirodnog izgleda. Nema ništa ljepše od spoja tehnologije i prirode

Gdje bih mogao naći sheme takvog kučišta i koliko je to u praksi izvedivo?
Koliko je presudno kod takvog kučišta strujanje zraka i koliko je bolji/lošiji zvučni izolator od limenih kučišta?

Sada imam starije i totalno jadno kučište. Tanki lim i buka me ubija. Mislio sam iz njega izvaditi držaće matične, HDD-ova i DVD-a.

Eh, majstore, to bi bilo MRAK . Eto i meni ideje. lako će se izolirat ako bude bučnije, al će zato izgledat vrhunski!!

[Vuco]

Autor Bartuc

I ja imam jedno pitanje...

Kaj nije drvo jako dobar vodič zvuka? Ne misliš da bu ti malo preglasno kučište bilo?

Kako nešta može biti dobar vodič zvuka ?
Bolje bi onda bilo reći loš zvučni izolator. A mislim da drvo to nije. A i dobro je za izoliranje vibracija...

Ali svakako, drveno kučište je puno tiše od metalnog, iako nemre kučište biti "glasno". Ono je glasno koliko su glasne komponente u njemu, a sada je razlika koji materijal bolje izolira zvuk. A ti je drvo definitivno ispred metala

[Vasili]

Autor Vuco

Nego, samo da pitam, jel delaš kučište da bude tower ili da bude položen (desktop) ?

Ma tower, to mi je nekak normalnije i bolje mi paše u sobi.
Za zvučnu izolaciju ću probat nabaviti onu naboranu spužvu, a ako ne nju onda običnu.

[Bartuc]

@Vuco, stavi uho na stol i pokucaj... svaki materijal je vodič zvuka! Čak se brže širi zvuk kroz drvo nego kroz zrak! I mislim da je pravo željezno (ne limeno) kučište puno bolji "zvučni izolator" od drvenoga! Uostalom sve vibracije u kučištu se manifestiraju kao zvuk (buka)!

Npr. zašto se akustične gitare (ili gotovo bilo koji drugi glazbeni instrument) rade baš od "šupljeg" drva... baš zato jer daje lijepši zvuk od ostalih materijala !

[Vuco]

Autor Bartuc

@Vuco, stavi uho na stol i pokucaj... svaki materijal je vodič zvuka! Čak se brže širi zvuk kroz drvo nego kroz zrak! I mislim da je pravo željezno (ne limeno) kučište puno bolji "zvučni izolator" od drvenoga! Uostalom sve vibracije u kučištu se manifestiraju kao zvuk (buka)!

Npr. zašto se akustične gitare (ili gotovo bilo koji drugi glazbeni instrument) rade baš od "šupljeg" drva... baš zato jer daje lijepši zvuk od ostalih materijala !

Čuj, meni ti teorija ide malo lošije , ja samo znam da kad sam vidio i čuo od frenda neko kvazi drveno kučište da sam ostao iznenađen. Čak niti Hitachi nije vibrirao unutra (vibrirao je, ali se čuo nije). S obzirom da je on to radio ko dijete od 5 godina, a kučište je nečujno - onda se meni ipak čini da je drveni case, kome se da malo to uljepšat, dobar izbor naprema metalcu.
To je moj jedini primjer iz prakse i kaj sam osobno vidio / čuo.

Što se gitare tiče, iako je OT mislim da bi gitara od metala bila malo preteška

[Vasili]

Pa ako se baš o tome radi, zvuk kroz željezo putuje brže nego kroz drvo. Sad nisam siguran kakvu ulogu ima debljina materijala, jer gotovo nikad nećeš dobiti lim debel 1cm.

Ali nisam ja pak takva cjepidlaka, od ovog koje sad imam kučište može biti samo tiše , a i lijepše će bučiti

[Bartuc]

Ne znam Treba probati i vidjeti! Ovo je sve teoretski dio, nama treba praktični! Autore ove teme, kada napraviš kučište obavezno se javi sa dojmovima

PS: Što se gitare tiće... drvo se uzima zbog zvuka ne zbog težine! Oćko mi se bavi izradom gitara pa znam Mada jedna gitara od Mahagonija može lako biti teža od željeza

[De5tr0yer]

Autor domy_os

Napajanje stavi dole, ali okreni naopako, tj. tako da ti vent bude gore. Na stražnju stranicu prvi vrhu stavi 120 mm vent, a naprijed napravi samo prorez za zrak na koji će se nastavljati mali tunel i u njega staviš diskove. Vent od napajanja zajedno s tim ventom na kućištu će zrak izbacivati van, a vući ga kroz tunel u kojem su diskovi.

mislim da bi se trebalo stavit bar jedan vent sprijeda da se ne stvori negativan tlak u kucistu, jer ako samo izvlaci zrak a pasivno ulazi (kroz rupe bez venta), stvara se "potlak". naravno da to nije veliki postotak izgubljenog strujanja zraka, ali kad vec rapsravljamo o hladenju, sam nek se zna. najidelanije bi bilo da protok ubacenog zraka bude jednak protoku izbacenog, ili da je protok ubacenog veci.

Autor Bartuc

@Vuco, stavi uho na stol i pokucaj... svaki materijal je vodič zvuka! Čak se brže širi zvuk kroz drvo nego kroz zrak! I mislim da je pravo željezno (ne limeno) kučište puno bolji "zvučni izolator" od drvenoga! Uostalom sve vibracije u kučištu se manifestiraju kao zvuk (buka)!

Npr. zašto se akustične gitare (ili gotovo bilo koji drugi glazbeni instrument) rade baš od "šupljeg" drva... baš zato jer daje lijepši zvuk od ostalih materijala !

to jednostavno ne stoji. brzina sirenja zvuka u aluminiju je 6420 m/s, u zeljezu 5950 m/s, a kroz drvo ako se zvucni val siri u smejru vlakana drveta od 3200-5200 m/s, a ako se siri okomito na vlakna onda je od 900-1500 m/s (ovisi o vrsti drveta). sto mislis, cemu onda sluzi rupa na gitari? pa da val zvuka moze izaci van
dakle, drvo je bolji zvucni izolator od zeljeza.

uff, sto sam ga...
