Koliko mi je poznato SATA 3.3V power koriste samo 1.8" diskovi koji su jako rijetki, neki stariji laptopi su ih koristili.
Diskovi od 2.5" koriste samo 5V (osim serverskih koji koriste još i 12V), a 3.5" diskovi koriste 12V i 5V.

Zakon moderator, čak je tipu poslikao kak kod njega izgleda.
BTW te Lenovo mašine su stare već deset godina a i dalje štancaju bios update skoro svake godine.:care:

Teoretski bi mogao prikopčati 10 hardova ali ja se ne bih tako igrao,
4x HDD + SSD bi trebalo biti ok.

U vezi 3.3V na SATA power,
izmislili su ga prilikom definiranja SATA standarda,
prvenstveno asocirajući zeleni đir, low power, da određeni device na pcb ne mora imati step down stabilizaciju na 3.3V ...

Sreća pa proizvođači i nisu previše zagrizli, prvenstveno ako device napajaš preko Molex adaptera (4 žice) onda taj 3.3V fali i eto ti problema.

Kasnije je bio još jedan feature koji isto nije nešto zaživio (barem u Home / SOHO segmentu) a to je Power Disable,
ovdje opisan > https://www.tomshardware.com/news/hd...ure,36146.html
znači ako je na pinu P3 napon (2.1V-3.6V) onda je taj device u power disable stanju.

Kod profi servera sa xy hdd - ova to ima smisla pa ih neka automatika može paliti u grupama (da ne startaju baš svi u isto vrijeme) ili da ih se može paliti / gasiti daljinski.

Evo slučaja gdje je čoek (morao) cvikati 3.3V žicu > https://www.nickearl.net/2019/05/14/...h-hard-drives/
u kombinaciji EVGA Supernova 850w G5 i Western Digital Ultrastar 10 TB sata hdd.

That's all folks :)

Štoviše WD je taj pin "zloupotrijebio" tako što ga je spojio na disable pin u diskovima koji su u nekim njihovim eksternim kućištima, tako da kad izvadiš disk iz kućišta i staviš ga u PC ili NAS koji poštujući standard daje 3.3V na tom pinu takav disk se ne želi pokrenuti. Kad mu taj pin izoliraš ili otkineš 3.3V liniju sa kabela, disk radi normalno.
https://www.instructables.com/How-to...-Label-Disks-/

A ko im je kriv šta stavljaju CMR diskove unutra pa se čovjek nemože suzdržati od shuckanja:)

Evo da sam sebi odgovorim.
Je molex ali nije standardni nego "Mini-Fit Jr." konektor i podržava
9 ampera za razliku od 11A kod standardnog.
Evo nešto novo smo naučili.

Ne znam spada li ovo u samogradnju jer je baza komercijalni NAS, ali ajmo probati, možda nekome posluži kao inspiracija :)

Naletim prije par dana na povoljan Qnap TS-453A na Njuškalu, specifikacije jako fine, 4 slota za diskove, Quad core celeron, 16GB RAMa, 4x 1Gbit LAN, 4x USB3, audio izlazi, HDMI izlazi, daljinski, svaštanešto, i uzmem ja to.

Instaliram Qnapov OS i nekako mi ne leži, sjetih se videa što sam gledao prije par tjedana, odlučim ga prebaciti na OpenMediaVault. Uglavnom par sati kasnije imam OMV NAS u malom form factoru. Inače sam već prije slagao nekoliko mini-ITX NASova sa XPenologyem i OMVom, ali ovo je baš nice and neat.
Baza mi je bio uglavnom ovaj video : https://www.youtube.com/watch?v=XuwZic5yKkg , ali ako se netko odluči na takav potez evo par savjeta.
- Zlu ne trebalo prvo sam podigao Live Linux (Kali, ali može bilo koji) i sa "dd" napravio backup internog eUSB modula (loader) na vanjski stick. Tako što god napravim uvijek se mogu vratiti na tvorničku opciju. Prebacivanje u OMV ne dira ovu memoriju, ali rekoh zlu ne trebalo. Inače oprez sa dd-om, može loše završiti ako se krivo postave parametri.
- Zatim sam za razliku od videa odmah otkačio eUSB loader sa ploče, ostao je visiti na onom plastičnom pinu što ga drži. Tako nema straha da će itko zapisati išta po njemu, a i ne pojavljuje se u OMV u listi diskova.
- Uštekao sam jedan prazni USB od 32GB i stavio drugi USB sa OpenMediaVault6 instalacijom, instalirao sustav na taj 32GB USB, maknuo installer stick, u BIOSu stavio da se boota sa USBa, OpenMediaVault se veselo podigao.
- Instalirao FlashMemory plugin koji je dobar kad se koristi flash memorija tako da ne piše puno po njoj pa neće poderati USB stick prebrzo.
- Instalirao OMVExtras i instalirao LUKS jer me ništa što se performansi tiče ne košta enkriptirati diskove, a dobro dođe ako ih vraćam na garanciju.
- Ubacio par diskova, iskreirao RAID5 pool. Koga veseli može instalirati i plugin za ZFS pa koristiti takve diskove, meni za ovu primjenu nije potrebno.
- Ostaje još instalirati Docker i natrpati ga zanimljivim containerima, to sve isto ide kroz sučelje i dosta je user friendly.
- Opcija je i instalirati sam OS na hard disk (SSD), onda ne treba USB, a može se kasnije pluginom napraviti da i sistemski disk bude raspoloživ za storage.

Sve u svemu works like a charm, čak i power tipka normalno radi, može se i podesiti ide li u shutdown ili standby. Jedino što ne mogu kontrolirati je onaj 2x16 display na samoj kutiji, ali nije ni bitno. Moguće da se i to da srediti, vjerojatno je neki USB2serial ili SPI interface, vidjet ću još.

Obzirom da je DIY kuhinja onda bi tu spadalo, bome fini "ulov" :)

Za one kojima je lijeno guglati:
https://www.tomshardware.com/reviews...view,4483.html
https://www.storagereview.com/review...bay-nas-review
https://www.servethehome.com/qnap-tu...ay-nas-review/

Ako želiš osposobiti LCD display pronjuškaj info:
https://forum.qnap.com/viewtopic.php?t=19180
https://github.com/bkram/qnapdisplay
set the baud rate of /dev/ttyS1 to 1200 using stty, Text length in the last 2 commands must be exactly 16 !
...

Za žuntu, jeli znaš da ima i IR senzor ?
Opcionalno se moglo nabaviti njihov RM-IR002 daljinski :)

O pa super to za display, nisam baš sa Pythonom na ti, ali ako je serijski port dati će se tu nešto složiti pogotovo što je OMV u biti Debian i daje puni pristup sustavu.



Znam za IR senzor, vidi se kroz prednji panel :) A i daljinski dolazi sa ovim NASom u paketu.

Sad jeli nužno izvaditi fajlove iz origi sistema (opisano u prvom linku),
Python samo pomaže jer poziva funkciju ha init, ispiši line1 i 2, vjerojatno ispravno formatira ...

Pogledao sam sad source, dosta je jednostavna stvar, svodi se na pisanje po serijskom portu. Tu bi onda bilo zgodno ubaciti neki cron job da provjerava zauzetost diskova i stanje RAID polja. Svakako ću se pozabaviti time. Nije da mi treba, ali izgleda interesantno :)

Da, da, cron job, treba se pognjaviti i pronaći xy info data, vjerojatno već ima za gui slikovnicu ... na kraju neka ih vrti u petlji ...
Em sexy izgleda, em lakše se uoči ako izleti koji error.

EDIT: Evo ti još malo materijala:

QNAP origigi Firmware Recovery > https://wiki.qnap.com/wiki/Firmware_Recovery

Drugo rješenje za LCD > https://github.com/jdupl/QnapFreeLCD
ima sve šta treba za početak, predviđeno za Debian (šta i je osnova OMV),
moguće da će trebati mijenjati data source path jer OMV voli držati "kod sebe",
za širenje na tebi je da iskopaš podatak i dodaš u listu.
Pripazi da ti HDTemp ili neki slični ne budi hdd - ove ako nije nužno ...

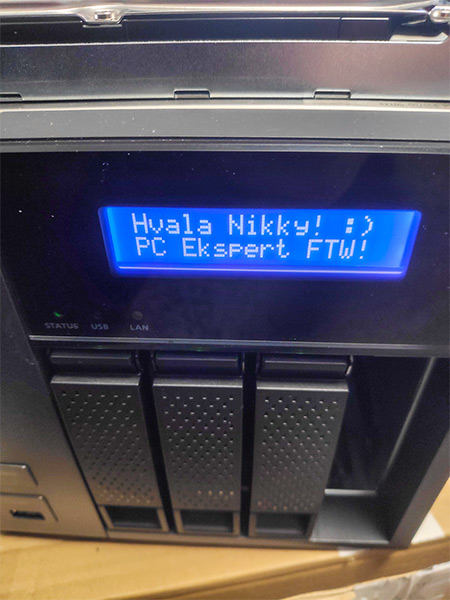

Riješeno :)


https://i.postimg.cc/dQT5TMRn/qnap-display-01.jpg

:D:D nema problema :D:D

Jedan složenac što si pravim jer kako mi raste megapikselaža aparata, kamere i drona treba sve više prostora za to skladištiti.



Kućište je Lian Li PC-Q26B, vjerojatno najbolje kućište za NAS samogradnje, ima velika tri prednja ventilatora koji pušu po 10 slotova za 3.5" diskove, a na dnu stane još jedan 2.5" disk.
Srce sustava je Asus H81i-Plus Mini-ITX ploča, i7-4790 i 16GB RAMa, ali izbaciti ću taj proc jer je ovekill i ubaciti i5-4570, možda i prepoloviti RAM.

Za vozanje diskova nisam išao na kineske PCI2SATA igračkice nego sam stavio pošteni RAID kontroler, IBM M5110, to je u biti LSI 9270 kontroler sa PowerPC procesorom i 1GB battery backed RAMa. Formirana su dva RAID5 polja, a cijelo hendlanje diskova i RAIDa radi sam kontroler pa procesor može raditi pametnije stvari. Brzine su takve da mi višestruko (5 puta) nadmašuju propusnost gigabitnog LANa pa razmatram kako nadograditi na 2.5Gbit, vjerojatno će ići USB3-to-ethernet jer nema više PCI slotova. Na slikavama se vide brzine kad se koristi fajl veličine buffera i kad se koristi fajl veći od buffera, uglavnom konstantna brzina čitanja i pisanja je oko 600MB/s sa mehaničkim hard diskovima jer je kontroler dovoljno pametan da iskoristi RAID5 pa čita/piše sve diskove u paraleli.

Zasad su za test tu Windowsi, ali uskoro ih mjenjam nečim drugim, najvjerojatnije će ići vanilla Debian sa SMB podrškom pošto mi treba samo kao storage, a druge moguće funkcije NASa mi nisu bitne.
Napajanje je nekakav Seasonic, kabele još treba malo srediti, doći će na red.


http://dubrovnikmedia.com/slike/pcek..._lianli_01.jpg


http://dubrovnikmedia.com/slike/pcek..._lianli_02.jpg


http://dubrovnikmedia.com/slike/pcek..._lianli_03.jpg

znam đe živiš, zatvori funjestru i vrata od tarace...
http://forum.pcekspert.com/moz-exten...r-marker-1.png

Bome, kolega slaže NAS - eve ko na traci, a i ovo "pristojno upozorenje" stoji :D

Kakve su temperature IBM M5110 (pogotovo kad se optereti a case zatvori) ?
Ako treba imaš ovakve igračke > https://www.reichelt.com/de/en/expan...e-p190790.html
po potrebi (a kako drugačije nego DIY :D) umjesto fiksnog napona sa molexa spoji na fan header pa složiti rpm vs temp kontrolera.

Ako planiraš krenuti na 2.5 GB Lan vidi temu > http://forum.pcekspert.com/showthread.php?t=312963
za USB varijantu pazi da nađeš noviji baziran na RTL8156B chipsetu,
po netu pše da radi na Linux - u.

Za os možda opet OMV ?

S obzirom na i vise nego solidan HW nek baci oko i na TrueNAS.

Trenutno mi na 2.5gbe sluzi ko iscsi storage za vmware cluster, a drugi dio diskova ko sekundarna backup lokacija

Exit: ak si u zg i hoces testirati 2.5 gbe usb, javi se, 2 mi stoje neiskorištene trenutno

Sent from my Mi Note 10 Lite using Tapatalk

Grije se poprilično, toliko da je neću vrtiti bez forsiranog zraka. Može se gore na slici vidjeti ventilator ispod kartice koji je zasad spojen na ploču na onaj 3pinski header za case fan. Vjerojatno ću ga downvoltati i pustiti na 7V ili 5V da bude tiši, a biti će dovoljno zraka da RAID kontroler bude sretan.
U međuvremenu sam naručio još jedan kao backup, sa ebaya, došao je sa rastopljenim plastikama koje drže RAM, a sama PCIe kartica je promijenila boju iz zelene u smeđu. Dobio refund, ali sam vidio što se otprilike dogodi s tim karticama ako se ne hlade propisno. :)





Vidjeh to, još ću malo promisliti o tom upgradeu budući da mi ništa od mrežne opreme ne podržava 2.5G pa moram mjenjati Mikrotike, a oni su nešto loši sa 2.5G ponudom. Moram vidjeti što UniFi ima u tom rangu. Svakako nije u planu tako skoro, ali morati će se u neka doba prijeći sa 1G na nešto bolje.





To je bila prva ideja, ali zapravo mi ne treba. To će biti samo dump na koji ću spremiti video i slike, pa je obični Debian sa SMB serverom i više nego dovoljan. Diskove ću LUKSati jer imaju još nešto garancije pa ako ih bude trebalo slati nazad samo nukam ključ i generiram novi za NAS.






Nisam u Zgbu, a i ostatak mreže mi još nije 2.5G, tako da to je projekt za budućnost. Svakako hvala na ponudi.

jel vam NAS klimatiziran? pari mi se da ove temp liti doslovce zahtjevaju klimatizirani prostor s NASom, jer vec i sami diskovi u zraku bez klime odu u nebo s temperaturom. Mora sam radi offsite backupa dva eksterna fizicki prebacivat, i to je vec u kratko vrime bilo vruce, tim vise sto su bili u prostoru bez klime...

Morao sam na DS220+ reaktivirati ventilator. U idleu je chipset poceo prelaziti 50, a diskovi 40-42 C. Znam da nije drama, a nije ni da mi se svidja pa nek se sve malo hladi - i to govorim za klimatiziranih 25-26 C (NAS je na podu).

Kupljen je na zimu i ovo mu je prvo ljeto.

Dobro sam namirisao da se kontroler dobro grije :fiju:
Zbog pozicije u tom case mislim da je bolja ona slot varijanta šta sam je poviše predložio:
https://i.ibb.co/wRZb2Kw/FANCASE-02.jpg
da izbacuje vani a ne da kovitla zrak između kartice i psu,
još ako je "usis" taman gdje je kontroler, pun pogodak.
DIY spoj na Fan header pa kontrola ovisno o temperaturi.

EDIT: Evo i lokalno > https://edigital.hr/hladnjak-za-sust...kuciste-p45886
valjda nije šroteks obzirom na cifru :D

EDIT2: Išao sam gledati manual za taj M5110 > https://download.lenovo.com/servers_...n_20160222.pdf

Moraju se oni pravit profi pametni pa navode:

Airflow must be at least 200 linear feet per minute (LFPM) to avoid operating the Intel IOP333 processor above the maximum ambient temperature

Temperature range: +10 °C to +60 °C

pa ti sad preračunavaj koliko je tih 200 LFPM u CFM :fiju:
po nekim web kalkulatorima ako računaš 2" x 2" "usis" ispadne da traži 5.56 CFM,
za onaj Titan TTC-003 > https://www.titan-cd.com/en/product/...m/TTC-003.html
navode 7.45 CFM (vrti se na 2.200 RPM).

Koliko sam na brzinu vidio, ako nisi prebacio kontroler u IT mode onda bi Linux trebao moći čitati temperaturu kontrolera (vjerojatno treba dodati storcli ...).
Izgleda da u IT modu gubiš tu "naprednu" mogućnost.

EDIT3: Koje su dimenzije origigi hladnjaka na M110 ?
Možda je još bolje ako se 40x40 vent može direkt "ušarafit" u rebra.
Svakako provjeri / promijeni pastu između chipa i hladnjaka.
Slični getho mod > https://www.reddit.com/r/DataHoarder...with_a_noctua/

Za žuntu origigi detaljni LSI MegaRaid SAS Software User Guide > https://www.supermicro.com/manuals/o...e_Rev_I_UG.pdf

@All
Naravno da treba klimatizirani prostor na ove divlje temperature ako želimo da nam sprave prežive što duže :kafa:

isa sam u malo istrazivanja sto se dogodilo s OMV boxom... e pa osim sto su nastradala cak tri od sest diskova, nastrada je po ne znam koji put i USB stick koji pogoni OMV i to unatoc pluginu koji bi triba smanjit pisanje po njemu.

cini mi se da cu ic u novi projekt, vidit moze li se zavrtit dsm7 xpenology na tom hardveru. ako se ne varam dsm se samo boota sa sticka i onda ga vise ne koristi, nesto sto su kod OMVa tribali implementirat prije sto godina, a ne ovako.
alternativa bi bila mali usb sata disk od 160gb iskljucivo za OMV, ali to je stvarno sad last resort.

Ovakvo nešto bi bilo dobro, ali da je ventilator kojih 10cm daleko od izlaznog slota da dođe taman iznad pasivnog hladnjaka na kontroleru. Ovaj bi sjeo nekako taman iznad praznog dijela kartice gdje su miniSAS konektori.
Ali u svakom slučaju neće tu biti nekih problema, imam u junkboxu tih ventilatora svih vrsta i dimenzija, a dosta njih je sa IBM/Lenovo računala i servera pa su dosta kvalitetni sa kugličnim ležajima i nema straha ga će uginuti.






Ovisi koliko je bitna (skupa) oprema.

Mali uradi-sam NAS kojega mi je zamijenio onaj Qnap je bio mini-ITX ploča, SSD i HDD u vrlo malom kućištu. Disk je već 3 ljeta odradio 24/7 na oko 60° (podatak iz SMARTa). Drugi složenac istog tipa je već 5 godina u pogonu bez gašenja, ljeti je disk kontantno na oko 55°, komp je potpuno fanless. I oba su diska na 100% nakon tisuća sati rada, jedan je Seagate SkyHawk, drugi Seagate NAS. S obzirom koliko cijeli setup traje više mi se isplati promijeniti setup kad krepa nego plaćati struju za to hladiti. :)

Da, to je ideja, kasnije mi je palo na pamet da je "kratak" ... usis nije poviše hladnjaka kontrolera.

Po ovoj slici > https://i.ebayimg.com/images/g/a~IAA...RV/s-l1600.jpg
hladnjak je taman u području PCI-E slota.

Jedini duži sam našao ovakav čajniz:
http://uk.connectland.eu/products/fi...e/pci-slot-fan
DEEPCOOL XFAN 5 > https://gitec.ge/en/deepcool-xfan-5
vidi sliku na prvom linku, taj je "malo preko".

Možda kakav pvc 3d print:
https://www.thingiverse.com/thing:1541024
https://www.thingiverse.com/thing:5197760
https://www.thingiverse.com/thing:5318240
https://www.thingiverse.com/thing:3573657

zadnji samo drži 40 mm fan ispred IBM M1015 kontrolera, hladnjak približno na istoj poziciji kako kod tvoga,
napraviti neku kompilaciju gornjih da fan bude točno gdje treba a da imaš tunel vani kroz pci slot.

Šta si rekao, treba ti pvc osnova / nosač a iz furde nađeš neki dobar turbina ventilator.

Baš šteta šta nemaš dva slota slobodna, onda bi ovo bilo jednostavno rješenje > https://www.thingiverse.com/thing:2745626
mislim da nebi bio problem šta nije baš poviše hladnjaka kontrolera.

Toliko o lađenju, sad jedna mrzla piva :chears::D

Ja sam odustao od OMV-a na sticku baš iz tog razloga.
Tjedan dana sam ga uštimavao i baš kad sam ga uštimao se skršio totalno iz čistog mira. I to sa izvrsnim stickom.
Tak da sam se odlučio na usb ssd ladicu al sam u međuvremenu izgubio entuzijazam za zajebanciju s raznoraznim dockerima i fino stavio gore LTSC verziju windowsa.
U roku pol sata sam sve posložio što mi treba.
Komoditet prevladao jebiga.

Oj, hereza, windozeri u NAS temi :eek:
Idi se ritualno bičevati a potom može kištra pive :D

A da umjesto stika složiš ovakav složenac:
- bilo kakav 2.5" hdd ili ssd
+
SATA na USB adapter, najeftiniji koji je Nabava našla > https://megabajt.hr/proizvod/transme...ug-to-usb-2-0/
https://www.h2-shop.com/TRN-C176-AL
+
internal usb 2.0 header to 2 x USB 2.0 type-A female, npr:
https://www.reichelt.com/de/en/usb-c...3-p163110.html
alternativa ako ima mjesta > https://www.fruugo.qa/internal-pc-us...01?language=en

zadnji korak se može "preskočiti" ako se ima DIY mota i internal usb kabela u furdi ... malo cvikanja, lemljenja i izoliranja ...

Poanta je da hdd / ssd ne pati od degradacije / crkavanja kao usb stick,
a nema mjesta za nekakvu add-on sata karticu ...

Za vrtiti OMV sa sticka bi svakako trebalo instalirati FlashMemory plugin koji jako reducira zapisivanje temp fajlova i logova na USB stick i tako znatno produljuje život sticka jer fajlove drži u memoriji i povremeno ih flusha na USB. Taj plugin je dio omv-extras paketa koji je isto preporučljivo instalirati jer olakšava instalaciju Dockera, Portainera, LUKS enkripcije i još nekih sitnica.
Druga opcija je instalacija sistema na disk i onda ShareRootFS plugina koji omogućava da se i taj disk koristi za storage. OMV po defaultu ne da korištenje sistemskog diska za storage, ali sa tim pluginom se i to može promijeniti.

Ljudi su vec napisali da unatoc tom pluginu usb flash svejedno nadrlja

A dobro, usb nikako nije opcije, svrstavam usb stick u ladicu sa disketom :fiju:
