Autocad- presjeci 3d modela

MIK · 11.06.2006., 21:38

Zanima me kao iz 3D modela u AutoCad-u napraviti presjeke koje kasnije mogu iskotirati. Modele sam radio u SketchUp-u te ih prebacio u dwg format.
Koristim AutoCad 2006.

ethan · 12.06.2006., 02:45

pa kaj ti nije jednostavnije u sketchapu napravit presjek i sejvat ga ko 2d dravinh i sam iskotirat i usminkat u cadu?

domy_os · 12.06.2006., 10:18

Daj da vidim kako to izgleda...

ethan · 12.06.2006., 14:20

Citiraj:

Autor domy_os

Daj da vidim kako to izgleda...

jel se to odnosi na mene?

domy_os · 12.06.2006., 14:25

Na autora teme.

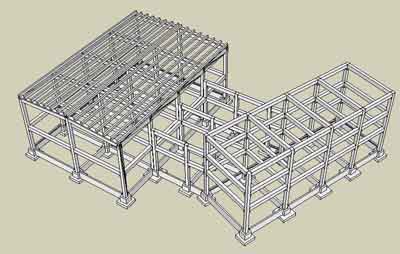

MIK · 12.06.2006., 22:31

Stvar je u tome kaj mi bmp, jpg, tif itd. ništa ne znače u Auto Cadu tako da ga moram baciti u dwg format.
Cilj mi je rascrtati nacrt u 3d te ga prebaciti u AutoCad također u 3D te raditi presjeke u AC. (Sketchup nije baš za kotiranje)
Zanima me kako napravit uzdužni i poprečni presjek na 3D modelu (u AC-u).

ethan · 12.06.2006., 22:35

ma kaj brijes o jpeg?
napravi presjek u sketchupu i eksportiraj taj presjek u dwg formatu

MIK · 12.06.2006., 22:43

Citiraj:

Autor ethan

ma kaj brijes o jpeg?
napravi presjek u sketchupu i eksportiraj taj presjek u dwg formatu

kak to napravim?

ethan · 12.06.2006., 22:46

export-2d garphic- i izaberes kao format u export type dwg

MIK · 12.06.2006., 23:00

Citiraj:

Autor ethan

export-2d garphic- i izaberes kao format u export type dwg

Ok! isključim perspektivu, dobijem tloctr, nacrt, bokocrt to štima.
E sada kako dobiješ presjek objekta (recimo neka zgrada ima stubušte i ja trebam presjek stubišta- tu mi bokocrt ne pomaže)
Ako znadeš daj mi reci korak po korak!!!

ethan · 12.06.2006., 23:05

jel znas napravit presjek u sketchupu?

MIK · 12.06.2006., 23:06

Citiraj:

Autor ethan

jel znas napravit presjek u sketchupu?

Ne a ti!!!

ethan · 12.06.2006., 23:12

ok

ovak onda:
odi u perspektivu
tools-section plane
-i ncrtaj jedan veliki plane bilo di (ko da crtas kvadrat)
kad si ga nacrto (plane) baratas s njim ko da je kvadrat - znaci mos ga pomicat bilo di i kako ga pomices tak on sjece tvoj model
-postavi ga u poziciju zeljenog presjeka i to je to
exsportiras dwg i editiras u cadu

ethan · 12.06.2006., 23:12

ak nisi nes skuzio reci pa cu objasnit jos jednom

ethan · 12.06.2006., 23:14

sorry krivo sam ti reko
ne trebas ga crtat, vec je nacrtan nego ga samo postavis i pomices

ethan · 12.06.2006., 23:20

a i sad sam vidio da kad napravis presjek pod export ti se pojavi "section slice" kojeg isto mos sejvat kao dwg
cool

MIK · 12.06.2006., 23:27

: goood : radi
hvala ethan: cheers2

Ovaj sketchup me svakim danom iznenadi

ethan · 12.06.2006., 23:33

nije bad
