DIY popravak routera i internet veze

[prof.gogx]

Primjer kako možete sami održavati ili poboljšati kvalitetu svoje internet veze.

Prvi problemi počeli su sa pregrijavanjem rutera. Stavim ruku na njega, a ono vrelo. Zatim počele CRC greške i pomalo divljati veza. Radi to sve, ne puca, ping solidan i brzina, ali zašteka pa proradi dok surfam. Trajalo 1 godinu.
Nemam što zvati ISP kad linija radi. Mjerim brzinu i solidna. Znam da su instalacija ispravne jer sam sam izmijenio sav bakar od PTT kutije do routera (doslovce).
Zadnja dva dana počelo sve divljat, pada brzina na 50-60kb/s, ping preko 150. Da zovem Optimu? Mahhh.. kao da će mi išta popraviti u subotu navečer.

I otvorim ja router, kad "mali zeleni" se napirio. Jao ženoooo šta si opet radila, ovamo dolazi i daj lemilicu ponesi.



Raskupusao staro (ispravno) napajanje i pronašao 470uF 16V. Polemio ga na mjesto malog zelenog i router proradio kao novi. Eto brzina na MAX (koliko plaćam), CRC grešaka više nema, ping idealan i browsanje leti.



Da sam zvao ISP prvidera vjerojatno bih dobio odgovor kako moram promijeniti spliter ili da je s njihove strane sve ok ili da pričekam 10 dana tehničara.



OK teško je ustvrditi ovakav kvar koji čini zamor opreme, ali nije uvijek do ISPa i kvalitete usluge problem. BTW nekoliko puta sam uspio sam ustvrditi ovakav sličan kvar. Nijednom nije bilo do ISP. Njihova linija je u večini slučajeva idealna do naše parice. Iza PTT kutije do routera, gdje nemaju pristup tehničari, je na nama da si osiguramo kvalitetu.

S takvom idejom sam izmijenio kabel koji vodi od PTT kutije spojivši kratko (1M) do splitera i dalje UTP do aparata (četiri parice, 3 telefona i 1 ruter). Jedan vod UTP ide od tavana do podruma i spaja na svakom katu telefon. Samo izvučeš jednu paricu i spojiš, a UTP nastavi dalje. Bakar u UTP je punog profila i poprilično nezgodan za polemit, ali može se sve uz malo truda i dosta planiranja.

Ovako sam s moje strane osigurao da u 10godina nemam baš nikakvih problema sa raznim ISP kod kojih sam imao uslugu. Nadam se da će moje iskustvo malo pomoći i ostalima u poboljšanju kvalitete svoje kućne internet veze.

[Nikky]

Pohvala za trud i primjer drugima.
Da si potražio malo u povjest onda bi našao sličnih primjera sa:
- kontrolom i po potrebi zamjenom elektrolita
- dodatnim hlađenjem bilo pasivno bilo sa kakvim ventilatorom

Kad si već otvorio, odradi mjerenje temperatura (dovoljno je prst metoda), ako se koji element više grije (npr. cpu, wifi) probaj staviti one čuvene jež hladnjake,
isto tako provjeri sve elektrolite.

[prof.gogx]

Upravo postavio ježiće, ali samo pastu trenutno imam. Valjda će poslužiti dok ne nabavim termalnu traku pa zalijepim kako treba. Post u kojem se spominje izmjena kondenzatora sam pronašao, hvala. Nije da ima previše opisano, ali ok nije mi problem izmijeniti kondenzatore.
Nisam pronašao nešto previše o dodatnom hlađenju, točnije ugradnji ventilatora koji bi hladio ruter. Fiksiranje nije problem, ali kako složiti napajanje takvog ventilatora. Dodatne žice bih svakako gledao izbjeći. Ima li šanse dobiti struju direktno iz rutera ili njegovog adaptera, a da to ne smeta radu rutera?

[Prezime]

Pasivni hladnjaci i strateski probusene rupe na kucistu routera, tako smjestene da svjezi zrak nesmetano struji kroz njega je u 99% slucajeva vise nego dovoljno.

[catroot]

Na ovom videu https://m.youtube.com/watch?v=unJtAGT07t4 lik koristi usb na ruteru za napajanje ventilatora, sad dal to smeta ili smeta radu rutera to je pitanje.

[Nikky]

Ako router bude stao na mjestu tj. ne budeš igrao balun sa njime, ježići će stati samo na pasti.
Šta je rekao kolega treba obezbjediti cirkulaciju zraka, topli zrak se diže gore.
Evo primjer za čuvene SE555 i SE515 > http://forum.pcekspert.com/showthread.php?t=120875
Za ove vent modifikacije treba imati malo znanja i iskustva sa elektronikom,
u gornjem primjeru je pokazan "najsigurniji" način napajanja venta sa DC ulaza,
čitaj - na taj način nema utjecaja na funkcioniranje uređaja.
Doda se otpornik u seriju pa tako smanjiš buku / rpm, poželjno i jedna dioda za zaštitu kao u primjeru.
Šta se tiće brzine vrtnje venta, obično i ne treba neki "propuh" nego samo da "piri" i time pospješuje cirkulacija zraka pa time i hlađenje.

[prof.gogx]

Zahvaljujem na pomoći. Evo pozabavio sam se dodatnim hlađenjem. Ugradio ježiće, izbušio dodatne rupe i ugradio mali ventilator.



U početku je jedva čujno zujao pa sam ga dodatno modificirao 50 ohm otpornikom. Sad radi izvanredno. Još planiram ugraditi minijaturni prekidač (zato su ove žice vani) za njeg jer je ventilator spojen prije sklopke rutera pa i kad ruter ugasim ventilator još radi



Uglavnom to je to što sam htio. Ruter je hladan ko špricer i nakon nekoliko sati rada.

[Nikky]

Evo još jedna pohvala za trud i primjer,
fini osječaj kad si zadovoljan odrađenim i postignutim,
za prekidač nabavi > http://www.chipoteka.hr/artikl/5093/...plavi-low-cost
ili
http://www.chipoteka.hr/artikl/4454/...1xprekl-ms-244
malecki - laka ugradnja na jednu fi 5 rupu - vjerojatno može stati u nekom čošku ...

[c-shadow]

@prof.gogx
Dobar posao
Da li bi se struja za vent mogla posuditi s PCB-a nakon prekidača pa da ne moraš dodatni ugrađivati?
S čime si na kraju zalijepio ježiće?

Imam jednog sličnog tp-linka doma (samo router) koji se grije, ali radi zasad, ali zato se stari broadcom modem grije jebački, već je mijenjana garnitura SMD kondića na ulazu kod regulacije napona. Pa si sad mislim da bi neki ovakav vent-mod dobro došao, samo me brine lijepljenje ježića. Imam par starih krepanih routera iz kojih bi počupao gotove hetsinkove + za veće čipove imam od starih matičnih SB heatsink. Samo me brine lijepljenje jer kad se to zagrije da ne otpadne. Ovi s matične su na nekoj elastičnoj masi bili zalijepljeni, to se skida bez problema, ali ovi u starom routeru su koma, neka tvrda masa, morao bi odvijačem čupati dolje.

[Nikky]

Pa normalno da je mogao uzeti napajanje iza origigi prekidača, samo treba popratititi vodove / detektirati instrumentom.
Toga se nisam sjetio kad sam pisao gornji post

Ta neka "neka tvrda masa" su termo pad - ovi, u upotrebi je često po laptopima, naš žargonski naziv termo žvaka
Po forumu si vidio da proizvođači često stavljaju žnj kvalitete pa posljedično bude x problema sa hlađenjem neke komponente.

U konkretnom slučaju kolega je vjerojatno upotrebio neku od std. pasta / smjesa za kontakt između cpu i hladnjaka, možda MX-4.
Neke od tih pasta kada se stavi "taman" količina ipak malo "lijepe" šta je dovoljno da dodani hladnjak (komadić aluminija) ne otpadne.

U ekstremnoj varijanti može i ova procedura, paziš da u 1 ili 2 ćoška nema paste u koja staviš malecku kapljicu termo ljepila,
baš za tu namjenu > http://www.chipoteka.hr/artikl/12255...mperaturu-10-g
spesc > http://www.tme.eu/en/Document/d55e1e...%20angj%20.pdf

Neki su u nedostatku navedenog stavljali mikro kapljicu std. cyanofix - a.

Starije broadcom modem / router platforme (primjer SE515) su poznate "grijalice" ...

[c-shadow]

Nije termo žvaka, izgleda mi neko tvrdo kao kamen ljepilo da je stavljeno. Termo žvaka znam što je, to se lako čisti. Probam skinuti jedan ježić pa javim dojmove.

[Nikky]

Ako prečvrsto drži bolje ne diraj, da ne odvališ / slomiš chip.

[c-shadow]

Da ga i odvalim ne bi bila neka šteta, ionako škartirani uređaj, kao da sam znao da će mi jednog dana trebati za dijelove.

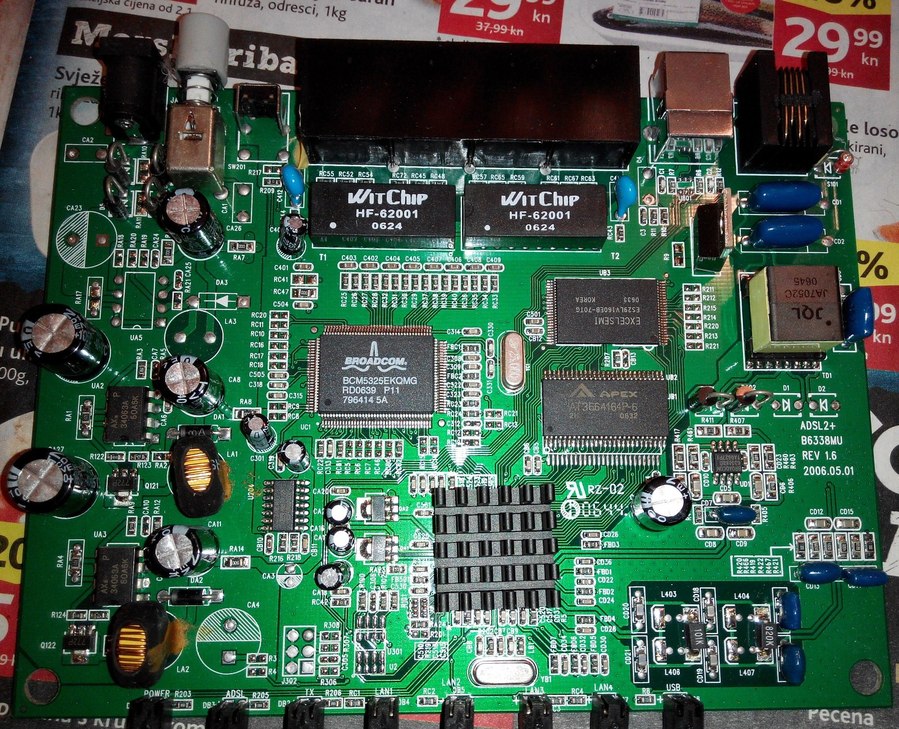

Jel prepoznaješ ljutu makinu?

Čudna neka žvaka, nakon grijanja fenom ostala čvrsta, otkinulo se jedva.
Ne da se oprati niti acetonom, na opip je lagao gumasto, ne mijenja konzistenciju na toplini.

[Nikky]

Koće se sjetit vidim da je stari BCM5325.

[c-shadow]

Stara kasda postala donor za dijelove
Zuji kao i prvog dana, naradila se u svoje vrijeme, ali zanimljivo još uvijek upali.

[syss]

zanimljivo kako bi je ritualno zapalio prije nego što bi potrošio mikrogram snage da je uopće otvaram

[prof.gogx]

Morat ću svakako do Chipoteke po termalno ljepilo i ovaj KIP prekidač. Za sada se drže ježići pomoću obične termalne paste. Pasta ipak malo ljepi i to dovoljno da okreneš naopačke uređaj, a ježići ne otpadaju. Treskanjem bi naravno otpali. Evo već dva dana mališa hladi ruter. Prezadovoljan sam.

[Nikky]

@prof.gogx
Nisi pročitao šta smo gore napisali, premjesti žicu napajanja venta iza prekidača pa ti dodatni kip ne treba.

@c-shadow
Pogledaj drugu stranu pcb - a, da nije slučajno izvedba hladnjaka koji ima 2 ili 4 "njoka" koji su zalemljeni sa druge strane ?
