Vodena Hladenja

[mc_fish]

Evo za sve koji su si zeljeli nabavit vodeno...a nemaju love,evo nesto jako korisnoga
http://www.webx.dk/oz2cpu/pcmod/water.htm
pa ko voli nek izvoli

[ZED]

Pa sam te tokarenje izade da zaboli glava

[mc_fish]

nije tokarenje neg rezbaranje....inace nije tesko vec sam nes slicnoga radio vec mos sa obicnom busilicom i nastavkom napravit

[LorD ClockaN]

Misliš na glodanje (frezanje), a ne tokarenje.

Imam tokarski stroj i na njemu se to ne može. Mogao bi napraviti samo one ulaze i izlaze u blokove jer su okrugli

[ZED]

Ma opet dok oblikujes onaj blok onako namucis se ko majka i ostanes tankih zivaca ako nesto krene ukrivo

[mc_fish]

da mislio sam na glodanje(rezbarenje)
inace ti se da radit duplo?

edit: meni samo da je tokarski stroj...to je sve...ili nastavak za rezbarenje svoj sam nekom posudio i nikad vise vidio

[Dudek]

Daj mi molimte objasni kak bi to tocno napravio tokarilicom, posto je tokarenje obrada materijala skidanjem cestica za vrijeme kruzne rotacije. Ne rotira se alat nego materijal koji se obraduje.

Sa glodalicom za napraviti te udubine na nacinu A ti treba svega 3 minute glodanja, a povrsina ce cak i izunutra biti dobro spolirana. Osim toga na podnozju bloka moras napraviti onaj utor da moze sjesti na socet

To je u planu vec duze vrijeme, samo nikako da se nade slobodnoga vremena. Biti ce gotovo krajem 9 mjeseca, jer prije toga nemrem doci do nikakve tokarilice, a onda ce se raditi vodeno hladenje za sve komponente na kompu:clap:

[mc_fish]

pricaj dalje imas stroj?nastavak bilosta...ja nemam trenutno nis...a bas bi mi pasalo da si sredim konacno vodeno..

[FERRYS]

link je ok,
sto mislite koji cpu blok je efikasniji A ili B?
posebno mi se svidja ideja hdd hladnjaka...

di nabavit bakra u karlovcu???

[mc_fish]

neznam al u zg-u dode par kuna...e neda mi se na pm...kolko su jaki artifakti
ako nisu jako uzimam od tebe i dam ti 400

[Dudek]

Originally posted by mc_fish
pricaj dalje imas stroj?nastavak bilosta...ja nemam trenutno nis...a bas bi mi pasalo da si sredim konacno vodeno..

Nikakve nastavke nemam niti nista, al imam 1. tehnicku skolu TESLA di to mogu napraviti, al zato tek u 9. mjesecu. Kada cu raditi, ti posaljem PM pa se lagano dogovorimo

@FERRYS RIjesenje A je puno efikasnije, jer u rijesenju B prebrzo struji voda i ne stigne se ugrijati, pa da ju kiler hladi, a ovak ti se zagrijana tekucina zagrije i onda otide u kiler, dakle odvodi vise topline:clap:

[FERRYS]

@ riba, tolki da se taman neda igrat a i moze se

@dudek; thanks

[W32.Hacker]

Koliko mora biti jaka pumpa za vodeno.
edit
Ja imam pumpu 400L/h, je li to dovoljno?

[miato]

Originally posted by Dudek

Sa glodalicom za napraviti te udubine na nacinu A ti treba svega 3 minute glodanja, a povrsina ce cak i izunutra biti dobro spolirana.

nije li poanta da stjenke budu što hrapavije, kako bi se stvarali vrtlozi u bloku ?

[Ramone]

Originally posted by miato
nije li poanta da stjenke budu što hrapavije, kako bi se stvarali vrtlozi u bloku ?

100% točno!
Ti "vrtlozi" odnosno turbulencije omogućuju da voda ne teče ravnomjerno nego se mješa (ako nema turbulencija onda je voda najtoplija uz stijenku bloka a nešto hladnija je u samom središtu) Tako da je poželjno da blok ima što više neravnina kako bi se bolje izvršila izmjena topline.

Uz turbulenciju vode teče ovako: ~~~
a bez turbulenciju vode teče: ===

[Dog_Father]

pitanje za ove iskusnije

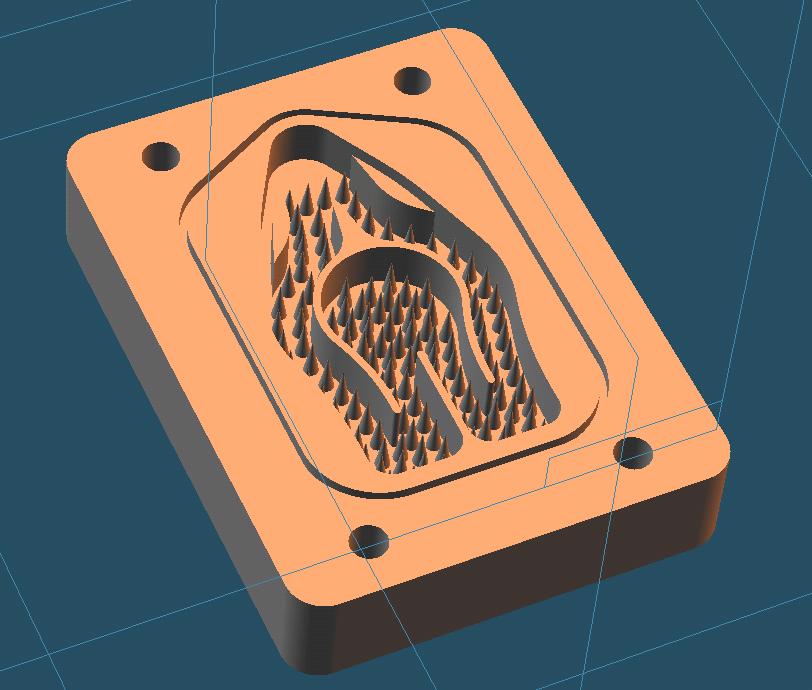

sta mislite s cim i kako izvesti ovo

[Dudek]

Originally posted by Dog_Father
pitanje za ove iskusnije

sta mislite s cim i kako izvesti ovo

Najjednostavnije bi bilo sa CNC glodalicom.

Pretpostavljam da je to crtano u Catia-i

[Dudek]

Originally posted by Ramone
100% točno!
Ti "vrtlozi" odnosno turbulencije omogućuju da voda ne teče ravnomjerno nego se mješa (ako nema turbulencija onda je voda najtoplija uz stijenku bloka a nešto hladnija je u samom središtu) Tako da je poželjno da blok ima što više neravnina kako bi se bolje izvršila izmjena topline.

Uz turbulenciju vode teče ovako: ~~~
a bez turbulenciju vode teče: ===

Zanimljivo, uopce nisam razmisljal o tome na taj nacin. Zapravo ima jako puno smisla :clap: :clap:

[Pajo]

odes u teslu i nek ti tam izrade na cnc stroju

[Dog_Father]

Originally posted by Pajo
odes u teslu i nek ti tam izrade na cnc stroju

ako je ovo upuceno meni, ja sam iz sarajeva

[Pajo]

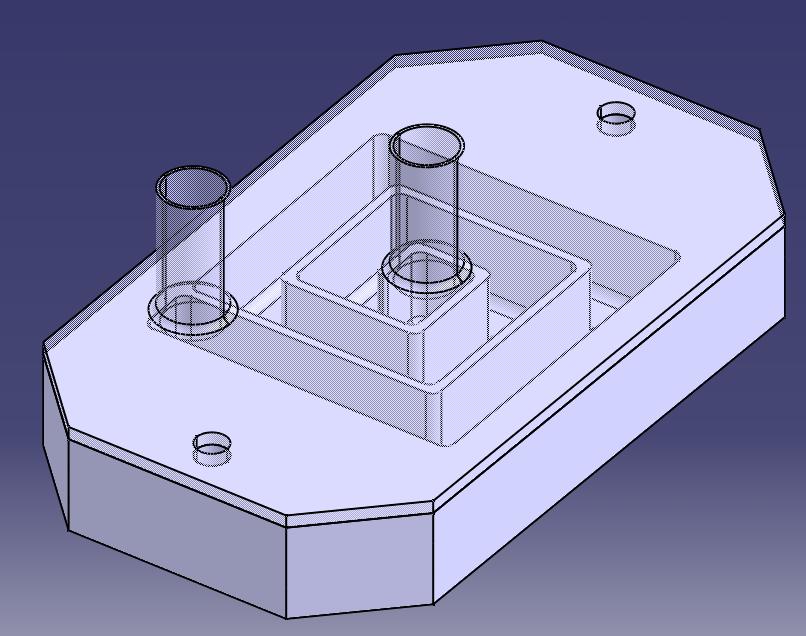

ljudi sto mislite o ovakvom bloku:

[Dog_Father]

Originally posted by Pajo
ljudi sto mislite o ovakvom bloku:

meni se ne cini takav model kao previse efikasan zato sto uopce nema turbulencije

s druge strane omogucava velik protok, mada po meni nije prvi izbor

[Flatline]

Originally posted by Dog_Father
meni se ne cini takav model kao previse efikasan zato sto uopce nema turbulencije

s druge strane omogucava velik protok, mada po meni nije prvi izbor

to nemora biti toliko bitno jer razlika moze biti 2-3 stupnja ja sam izveo sa labirintom(na slici) koji se pokazao najboljim

[DoDo]

Evo je moj blok .. napravljen u 3maju
sam sam napravio dizajn i mogu reci
da je ispao odlican... samo je vrlo bitno
da ulaz vode ide direktno u centar tj
tamo dije proc a ne kao kod labirinta
jer se onda voda postepeno grije

http://img15.echo.cx/my.php?image=p10100275bb.jpg

Temp se krece od 37 idle do 42 load sa
1.95V i to sada u ljetnim danima
Eda za sve buduce vodenase koristite
cijevi promjera barem 9 mm(nutarnji)
ja sam se zajebo pa imam 8/6 cijevi opet
dobro al jako ubija protok

Sto se pumpi tice ne gledajte protok
bitan je HEAD ili Hmax tj pritisak
jer ako pumpa ima mali Hmax moze imati
i 3000l/hr ali pri bilo kakvom opterecenju
protok padne drasticno ..

[brzi181]

Jeli mi ko moze dat tocne dimenzije i udaljenost rupa na maticnoj IC7-max3 di se pricvrsti blok za proc i triba mi za cipset. skicu bilo sta. neda mi se rastavljat

[Pajo]

Originally posted by DoDo
Evo je moj blok .. napravljen u 3maju
sam sam napravio dizajn i mogu reci
da je ispao odlican... samo je vrlo bitno
da ulaz vode ide direktno u centar tj
tamo dije proc a ne kao kod labirinta
jer se onda voda postepeno grije

jel ovakvo nes bolje:

[DoDo]

Originally posted by Pajo
jel ovakvo nes bolje:

Odlicno! samo smanji malo "vrtlog"
tu sam se i ja zajeb.. malo al ako ces
stavi recimo sirini nutarnjih stijenki minimum 9 mm doc ce ti vrtlog manji=veci protok=voda brze izadje van

[Mad ID]

E Dodo jel mozes molim te fotkati nacin na koji hladis vodu jer prema tvojim temperaturama ocito je da je vrlo hladna.

Ja imam mystijev blok s sroteks killerom i voda mi dode na nekih 35-37C tako da...nist ne hladi..

Ajd fala ako mogu vidit na fotki killer.

[DoDo]

Originally posted by Mad ID
E Dodo jel mozes molim te fotkati nacin na koji hladis vodu jer prema tvojim temperaturama ocito je da je vrlo hladna.

Ja imam mystijev blok s sroteks killerom i voda mi dode na nekih 35-37C tako da...nist ne hladi..

Ajd fala ako mogu vidit na fotki killer.

Izvolis

http://forum.pcekspert.com/showthrea...threadid=21759
