ASUS->Kako da spojim USB

EmP! · 02.04.2006., 18:00

Bio sve iskopčao, sad neznam vratit [lol]

Evo SS, pa please pomozite gdje koji trebam stavit! Mislim da je prvi red točno bio iznad drugi isto tako ispod, ako se nevaram? Ajd pls pomagajte!

: cheers2

Hvalja!

mat · 02.04.2006., 18:16

ako ti nitko neće znati reći do sutra reći ću ti ja jer mi je u kanti koja je na servisu backpanel 2xUSB koji sam dobio s pločom i nisu mu razbijeni utikači već su skupa pa se nemre fulat, tak sam i ja za frontpanel skužio.. reći ću ti po bojama onda kak idu

EmP! · 02.04.2006., 18:17

TNX! : roller :

DrTom · 02.04.2006., 18:49

Evo, da ne čekaš do sutra

Inače, to je isti stadard i na svim pločama se jednako spajaju ti pinovi.
Mogao si potražiti neki manual na netu, a ne da ti ja to moram crtati : baad :

Bubba · 02.04.2006., 19:05

Citiraj:

Autor EmP!

Bio sve iskopčao, sad neznam vratit [lol]

Evo SS, pa please pomozite gdje koji trebam stavit! Mislim da je prvi red točno bio iznad drugi isto tako ispod, ako se nevaram? Ajd pls pomagajte!

: cheers2

Valjda je na gotovo svakoj novoj ploci danas pinout isti, a izgleda ovako

ooooo
oooo

5V D- D+ GND NC
5V D- D+ GND

U slucaju da nemas ovakav pinout (malo vjerojatno), uzmi multimetar u ruke i dok je ploca iskljucena, napikaj masu (obicno se radi s testerom dioda koji ima gotovo svaki multimetar za "kucnu upotrebu"). Nakon toga, nadji 5V tako da upalis plocu, okacis minus na masu i pikas dok ti voltmetar ne kaze 5V. Sad ti ostaju Data signali, a njih ako spojis krivo najgore sto se moze desiti je da uredjaj ne radi.

EmP! · 02.04.2006., 20:18

Jeli vi na ovoj slici vidite takvo što ovdje? Ja nevidim gdje bi to trebalo ićii.... : nono :

maX · 02.04.2006., 20:41

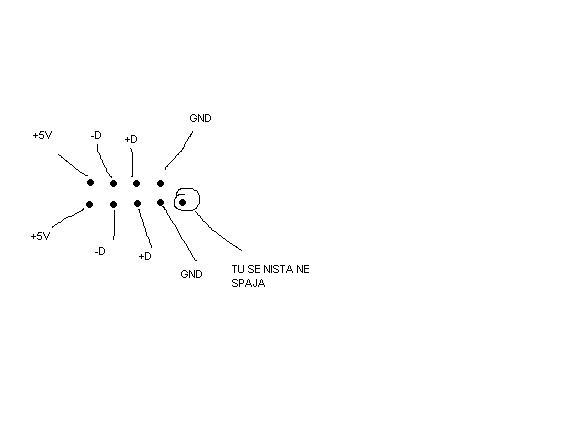

Jednostavno uzmi knjizicu od ploce u ruke i pronadji gdje su ti prikljucci za USB. A ovo ti je pomoc za spajanje, na brzinu napravljena u paintu

dDario · 02.04.2006., 20:41

Koja ploča, ova iz siga?

edit:

domy_os · 02.04.2006., 20:47

Kontam da je ispod ovog plavog jumpera, al nisam siguran. Daj veću sliku.

Simba-OS · 02.04.2006., 21:09

www.asus.com
klik na download, odaberi svoju matičnu, pa si skini manual (pdf). Tamo sve piše.
Ili daj napiši koja je matična, ja ti dam link na manual.

EmP! · 02.04.2006., 22:31

Citiraj:

Autor dDario

Koja ploča, ova iz siga?

edit:

PA TI SI CAR!!! DA TU SAM ISKOPČAO! : sweating :clap:

A ja sve dole gledam!! HVALA EKIPA!!!! : : cheers2 :

dDario · 02.04.2006., 22:39

Copy/Paste iz manuala

, možda još zatreba LINK

EmP! · 02.04.2006., 22:39

Ok! Hvala hvala svima!!

02.04.2006., 18:00	#1
EmP! UbErPwNerSkillZor Datum registracije: Sep 2005 Lokacija: Dubrovnik Postovi: 101	ASUS->Kako da spojim USB Bio sve iskopčao, sad neznam vratit [lol] Evo SS, pa please pomozite gdje koji trebam stavit! Mislim da je prvi red točno bio iznad drugi isto tako ispod, ako se nevaram? Ajd pls pomagajte! : cheers2 Hvalja!

02.04.2006., 20:41	#7
maX Banned Moj komp Datum registracije: Apr 2005 Lokacija: tu negdi uku Varaždina Postovi: 7,326	Jednostavno uzmi knjizicu od ploce u ruke i pronadji gdje su ti prikljucci za USB. A ovo ti je pomoc za spajanje, na brzinu napravljena u paintu Attached Thumbnails

02.04.2006., 20:41	#8
dDario Premium Moj komp Datum registracije: Jun 2004 Lokacija: Zagreb Postovi: 1,567	Koja ploča, ova iz siga? edit: __________________ *Zadnje izmijenjeno od: dDario. 02.04.2006. u 21:14.*

02.04.2006., 20:47	#9
domy_os EMP moderator Datum registracije: Apr 2005 Lokacija: Osijek Postovi: 18,818	Kontam da je ispod ovog plavog jumpera, al nisam siguran. Daj veću sliku. __________________ "Kako su krojači novog svjetskog poretka uspjeli u tako kratko vrijeme slomiti intelektualne sposobnosti društva, uništiti kritičku svijest i ljudima nametnuti izvrnutu logiku?"

02.04.2006., 22:39	#12
dDario Premium Moj komp Datum registracije: Jun 2004 Lokacija: Zagreb Postovi: 1,567	Copy/Paste iz manuala , možda još zatreba LINK __________________

02.04.2006., 18:16	#2
mat Premium Moj komp Datum registracije: Feb 2006 Lokacija: zg Postovi: 2,105	ako ti nitko neće znati reći do sutra reći ću ti ja jer mi je u kanti koja je na servisu backpanel 2xUSB koji sam dobio s pločom i nisu mu razbijeni utikači već su skupa pa se nemre fulat, tak sam i ja za frontpanel skužio.. reći ću ti po bojama onda kak idu

02.04.2006., 18:17	#3
EmP! UbErPwNerSkillZor Datum registracije: Sep 2005 Lokacija: Dubrovnik Postovi: 101	TNX! : roller :

02.04.2006., 18:49	#4
DrTom Resistance is futile Datum registracije: Oct 2003 Lokacija: Zagreb Postovi: 1,212	Evo, da ne čekaš do sutra Inače, to je isti stadard i na svim pločama se jednako spajaju ti pinovi. Mogao si potražiti neki manual na netu, a ne da ti ja to moram crtati : baad :

02.04.2006., 20:18	#6
EmP! UbErPwNerSkillZor Datum registracije: Sep 2005 Lokacija: Dubrovnik Postovi: 101	Jeli vi na ovoj slici vidite takvo što ovdje? Ja nevidim gdje bi to trebalo ićii.... : nono :

02.04.2006., 21:09	#10
Simba-OS Premium Moj komp Datum registracije: Oct 2005 Lokacija: Osijek Postovi: 359	www.asus.com klik na download, odaberi svoju matičnu, pa si skini manual (pdf). Tamo sve piše. Ili daj napiši koja je matična, ja ti dam link na manual.
