pa oke... i sam znaš kak zgleda, ak dela - gg ;)

kakve su ono bukse otpora gore lijevo?

Ma dobro izgleda, nije to uopće strašno, al htel sam čim bolje sve napraviti, pa sam ostao malo razočaran s estetikom, ništ strašnog.

Radi odlično. Sad je to sve lijepo "skrojeno", osigurano i jedino što preostaje je uživati u glazbi.

Nisam imao 10ohm otpornik, pa su ovo 2x 6.8ohm. To je u sklopu zvjezdastog uzemljenja. Svaki GND ide u jednu točku i preko otpora se spaja na šasiju kučišta.

ma kužim ja da je to gnd, ali me zanima zakaj nije jedan bio :)

Baš mi je tih od 10ohm nestalo, a ovi su također odlični otpori koji su mi stajali dosta dugo.

Sad treba teflon izlazne kondove nabavit :D

Odlican - sjedi - 2 !!! :D
Vjerujem da je zvuci bolje no sto izgleda :D Zezam se, svaka cast na trudu, volji :goood: i znanju :stoopid:

:chears::goood:

Zvuči daleko bolje nego što izgleda :fiju: Hoćeš jednog? Ti si napravi kutiju, elektroniku ja složim :D

Zar ti ja licim na nekoga ko treba tu pikslu? ehehe :D Samo ti uzivaj!

Odlican - sjedi - 5 !!!:D

Sad više ne liči na Audioperformance, ali je odličan svejedno!

:fala:

Evo jedna iz polumraka :fiju:

http://www.pohrani.com/t/3H/9G/3GYCYy6C/p8160002.jpg

A di je poklopac?

Poklopac je sa strane.

Još vršim zadnja mjerenja, kako se buffer ponaša, pa ću ga stavit nakon toga. Npr. ove 3 diodice mi pojele 1.5V, pa moram dodavat dodatne kondove :D

Uvijek ima nešto.

Kao na primjer spojit uzemljenje, jel' da?

Potencijalan problem su ti rupe na plehu kroz koje prolaze žice od i prema trafu. Malo sim, malo tam i s vremenom se oguli izolacija. Kako nisi spojio uzemljenje, VUUUUUUUŠ - nema više Flike, ostali samo dugmići.

Znam da ovo zgleda malo paranoično, ali prvo i osnovno je pobrinut se za sigurnost, ma kako mala bila vjerojatnost nemilog događaja, pogotovo za neiskusnog samograditelja. Tek onda ideš rješavat šumove, smetnje, loopove i sl. Možeš si ti misliti da si sve dobro izolirao i zaštitio, ali realno, doma nemaš mogućnosti da to istestiraš.

Ako ti kućne instalacije nemaju uzemljenje, a ti si sve nofce potrošio na audio opremu umjesto na električara, nemoj se ovakvim stvarima niti baviti i kupuj samo uređaje sa dvostrukom izolacijom.

Previše paranoično.

Sve je dobro izvedeno, provjereno i buffer radi bez ikakvih problema, jedino sam vršio zadnja mjerenja napona i struje prema lampi, te korigirao pokojim otporom.

Ovo s diodama nije bio problem, nego gospodin koji je motao trafo je prenizak sekundar napravio, pa mi je napon previše pao kad je lampa bila unutra. To sam riješio time da sam izvadio regulator voltaže i sad je napon grijanja lampe unutar preporučenih vrijednosti. Namučio sam se dok sam skužio problem, al je riješen :kafa:

Imam neobičan problem. Kako je bi-wiring bio popljuvan gore, proradila mi je znatiželja i krenija san provjerit. I dalje iman osjećaj da je zvuk nekako manji, koncentriraniji sa single wire... Možda su zaslužni Tannoy zvučnici, Tannoy intenzivno (barem je nekad) propagira bi-wiring.

Nego, lijevi zvučnik je problematičan. Kad spojim žicu na LFE priključke (vanjske), tweeter ne radi. Isprobano u svim mogućim položajima speaker linka. Slika:

http://img641.imageshack.us/img641/7...ag0491b.th.jpg


Međutim, kad spojim kabel na HFE priključke, sve proradi.


http://img714.imageshack.us/img714/7...ag0492o.th.jpg


Da li to znači da mu je skretnica neispravna ili spaljena? Nema mi smisla, naizgled kad je speaker link na mjestu, ne bi trebalo biti razlike u koji konektor ide žica (osim ako je speaker terminal neispravan, što vjerojatno nije s obzirom da u drugačijoj konfiguraciji radi).

Radije bi da žica ide u LFE terminal, ipak on više struje cucla. Imam subjektivni dojam da je sad lijevi zvučnik (preko HFE terminala) svijetliji od desnog, za koji mi se čini da ima jači bas (LFE terminal).

Zanimljivi problem :D

Baš bi me zanimalo vidjet kako izgledaju ti jumperi / pukneš sliku?.

Jer po tom što kažeš (twiter ne radi kad spojiš zvučnike na LF konektore / vanjske, a radi kad ih spojiš na unutarnje HF konektore) ispada da nema kontakta između LF terminala (ili žice) s đamperom. :stoopid::D
Pošto problema nema kad je spoj napravljen na HF konektore, imam neki ludi filing da đamperi nisu isti...(ne mislim da ovi što idu na + terminale nisu isti kao ovi što idu na - terminale) ...pa kad se to skombinira možda s nedovoljno oguljenom izolacijom te žicom koja se gurne preduboko u terminal, to rezultira kontaktom samo s tim terminalom ali ne i đamperom.

Da ne duljim.... oguli 2cm žice, proguraj ih skroz kroz rupu da izađu na drugu stranu (2cm bi trebalo bit dovoljno da izađe na 2 stranu a da ne moraš gurati žicu s izolacijom) i stegni ....


@Flikoman
Te drvene bočnice , s obzirom kako su piturane , mogle su biti i od plastike :D
Želim reči da , kad več stavljaš drvo zbog estetskog dojma , to puno ljepše ispadne kad iskoristiš to isto drvo ...iskoristiš samu teksturu drveta. Lazurna boja i čisti lak bi tu meni sjeo puno bolje ...
A na kraju , mogao si se poigrat i ugorit "Flikoman" s lemilom ;)

btw, kontakti izgledaju kao slemljeni prije 2 min.... to si lemio s nekim fancy kositrom? :)


@Ziiky
....i jesi li ostrigao ofcu? :D

@Fliko; Mogao si ovo lako rijesiti da izgleda puno bolje. Mogao si sloziti jednu finu ramicu od drveta, na coskove staviti 4 sarafa da vire dovoljno, na njih nataknuti gornju stranicu i staviti 4 ukrasne matice na one sarafe.

Izgledalo bi puno bolje, a to nije ni neki posao, a nisu ni neki novci za to odraditi.

;)

Znam da se to estetski moglo i bolje, al jebiga, nemam alata, a ni previše znanja s drvetom/metalom. Bude s vremenom to sve išlo na bolje, treba samo upornosti.

Bitno da je uređaj tehnički odlično optimiziran i složen, na što sam posvetio najviše pažnje.

@ Imagine

Da, sad mi je jasno, probat ću bolje odradit bočnice za Supersonic DAC.

Hehe, lemljeno je Fluitinom 1532.

http://www.elektronik.gr/eshop/image...with%20led.jpg

Edit:

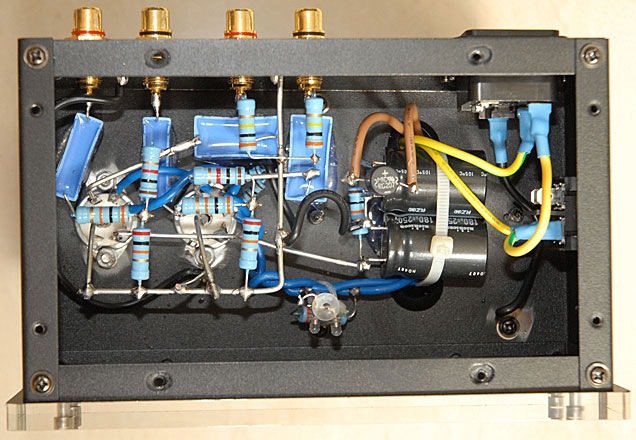

evo slike na što liči jedan komercijalni buffer vrlo poznate firme "ispod haube". Oni imaju estetiku i to je jedino što i valja u svemu tome. Pa, tko voli nek izvoli.

http://www.ckphoto.net/images/diy/Ya...terior-web.jpg

Ja se nekužim u te pro audio i elektro šeme, al ovako vizualno i subjektivno. Zašto trpaš te drvene stranice? Meni je ljepše izgledalo dok je bilo full metalno.

Inače, svaka čast za trud i samo nastavi tako! :)

Više zbog probe. Imam doma trešnje i oraha ko u priči, pa sam isprobao ;) Ni zbog kojeg drugog razloga. Lako se bočnice skinu kad mi prekipi :D

Hvala. To mi je razbibriga nakon posla, proučavanje takvih stvari, između ostalog, jel :)

Možda sljedeće godine napravim i lampaša, onaj provjereni DAH-1. Samo što ću onda dati raditi kučište. Tu su već "malo" veći naponi nego u bufferu. Idu i preko 400V, ako se ne varam.

@Imagine

Hvala na odgovoru, stvarno, kontakt sa jumperom nije bio dobar na crvenom LFE terminalu, kad sam izvukao još 5mm žice, sve je proradilo. Nisam znao da žica mora dirati jumper, mislio sam da se to riješi preko terminala. Thanks!

Ovako izgledaju jumperi, znao sam da su nesimetrični i okretao ih:

http://img98.imageshack.us/img98/1184/imag0493o.th.jpg



Ovako sad sve to izgleda kad radi:

http://img9.imageshack.us/img9/1033/imag0494nm.th.jpg


Izvući ću i ostale žice malo više da dobijem još bolji kontakt.

:chears:

Jumpere napravi od zvučnog kabela...
Ovako je kod mene, hebiga nije najbolja slika...
http://img196.imageshack.us/img196/9...00813qu.th.jpg

Uploaded with ImageShack.us

Palo mi je napamet, bilo bi kvalitetnije od ovoga, ali bit će ok ovo zasad, ionako nije "moj" sustav, od staraca je.

Ako izvedem od kabela, moram paziti na izolaciju, a i moram češće kontrolirati da li se uslijed premještanja zvučnika nešto izvuklo ili se kabel raspetljao... Ovako je jednostavnije.

Evo, da ne uzme Flikoman sav show, DIY zvučnički kabeli od CAT5 kabela. Ovo je probna verzija, a bit će operativna vjerojatno u ponedjeljak. Mali preview:)

http://img221.imageshack.us/img221/4...ag0496n.th.jpg

to ti nisi u pletenicu stavio nego samo ovako paralelno?

Pa pogle kolko je popušio dok je i ovo napravio :D

Pa zar nisu u pletenici?

Krajeve tek sad spajam, žičice su prokleto malene (AWG26...), ali zato ovo i jest testni kabel, da vidim ima li ovo smisla.

Sad ne znam da li da spojim sve bijele i šarene žičice kako se inače radi, ili samo iz dva kabela (u pletenici su 4 CAT5 kabela).

http://img801.imageshack.us/img801/3...ag0497r.th.jpg


http://img10.imageshack.us/img10/2960/imag0498c.th.jpg



EDIT: Evo kako jedan kraj trenutno izgleda, prije nego što ga stwistam i ubacim u bananu.

http://img585.imageshack.us/img585/9...ag0499w.th.jpg



Još jedno pitanje je da li da drain žice (i koliko njih) spajam na - vod na kraju koji ide u pojačalo?

Ima puno verzija CAT5 kablova, čak i ovakvih kako si ti radio, tako da, samo naprijed.

Inače, da sam na tvom mjestu, uzeo bih 6 CAT5 kablova po kanalu. To bi ti direktno omogućilo biwire ;) 4 na bass, 2 na visokotonac.

Makar možeš i sad napravit biwire iz ovakve konfiguracije, no na 6 bi bilo još bolje.

ma dosta su 3, jedan + i jedan - za lf, a zadnji po pola +/- za hf... čak i tako napravljen u gušću pletenicu nije baš flexibilan, a 6 komada bi bilo brijem nemoguće za hendlat naokolo.

Pretražio sam net, vidio razne projekte, materijale koje imam (15m cat5 awg26 sam imao kući) i odlučio se na single wire od 4 komada po kanalu, za upotrebu na malim Scythe zvučnicima koji ionako nemajubi-wire. To bi trebalo ispasti 2mm2, puno bolje od one 0.5 žice s kojom dolaze! Duljina oko 1.70m, taman za po stolu.

Braid se inače izvodi od 3 žice. Ako se stavlja više, onda se ili dupliraju pa se dvije motaju kao jedna kad ih ima 6, ili se po 3 braida od 3 kabela motaju da se dobije 9. Ja sam za potrebe testa 4 samo zavrtio, računam da nije puno lošije od braidanja, a puno je brže (i nestabilnije - moram jako paziti da se jednpsravno ne odvrti). Ako funkcionira, slijedeći projekt ide na višu razinu:)

Ovaj kabel inače nije dobar, em je tanak (awg26, bilo bi puno bolje da je 24, imam kući 2m takvog), em ima aluminijski štit, em je stranded bakar (a preporuka je uglavnom da bude bakar punog profila). Tako da ako ovo funkcionira, slijedeće je ići na 9 profilni kabel sa idealnim karakteristikama za moje Focale 707S.

Ostaju mi dva pitanja, da li spajati drain žicu na minus na pojačalu (mislim da da), i puno bitnije, terminirati sve bijele i šarene žice ili samo one iz istog kabela? Net uglavnom kaže bijele i šarene, ali logika mi kaže da će ako razdvojim signal u svoje kabele biti manje crosstalka i interferencije. Kabele sam označio tako nema straha da nešto pomiješam.
