Project Man Of Steel

Vrijeme za novu zanimaciju. Neke osnovne ideje:

1. Radijator wall panel tipa, home made
2. kućište u kombinaciji prohroma i pleksiglasa u obliku Superman logo-a
3. pleksiglas water block, "S" logo kroz koji je teći žuta i crvena vodica.

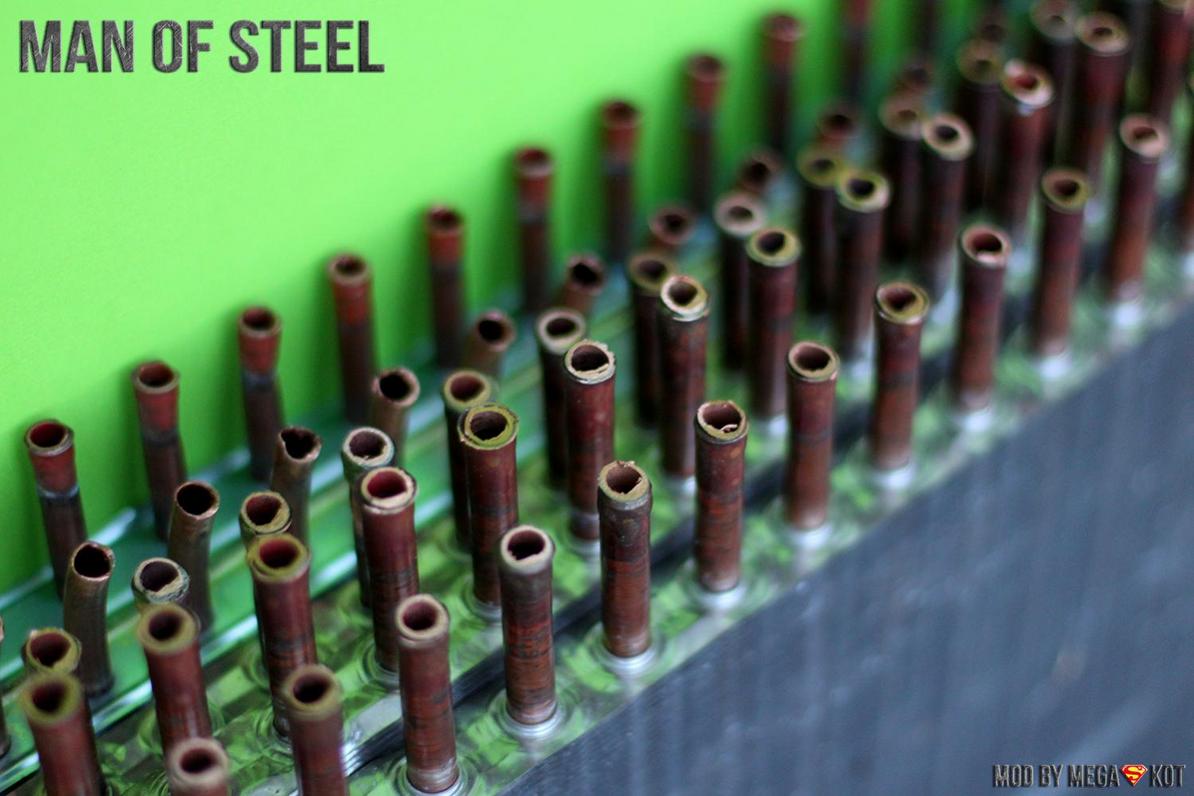

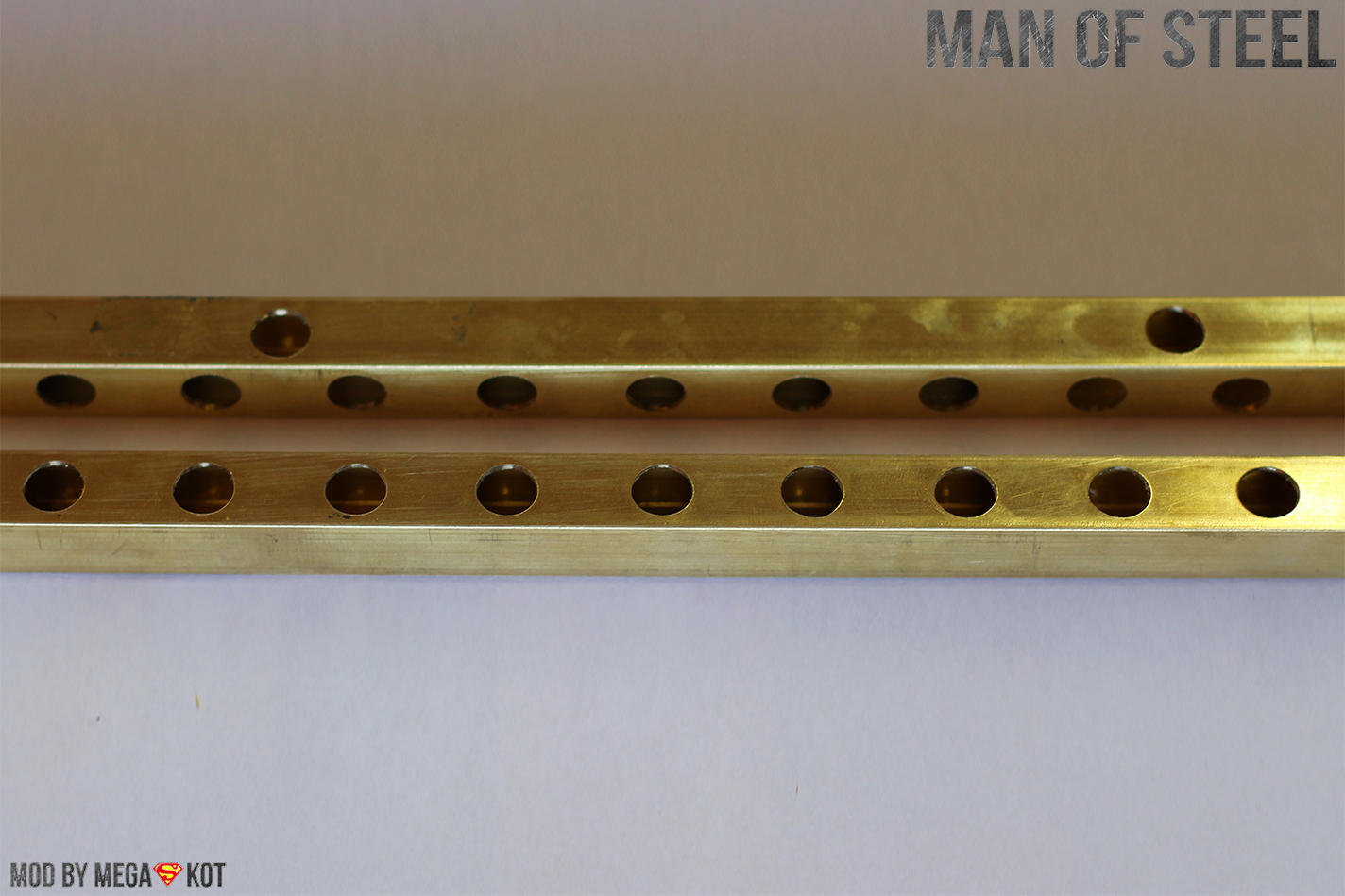

Krenulo se od izrade radijatora: izmjenjivači toplote, 4 komada od 500x420x20mm.
Dva radijatora, za dvije pumpe i dvije boje tečnosti.

Fitinge ću raditi sam, naravno od mesinga. Ovi na slikama će biti spojeni na bakarne cijevi. Dva ulaza, dva izlaza i dva fitinga za ubacivanje tečnosti u sistem. Navoj standardni: G 1/4.

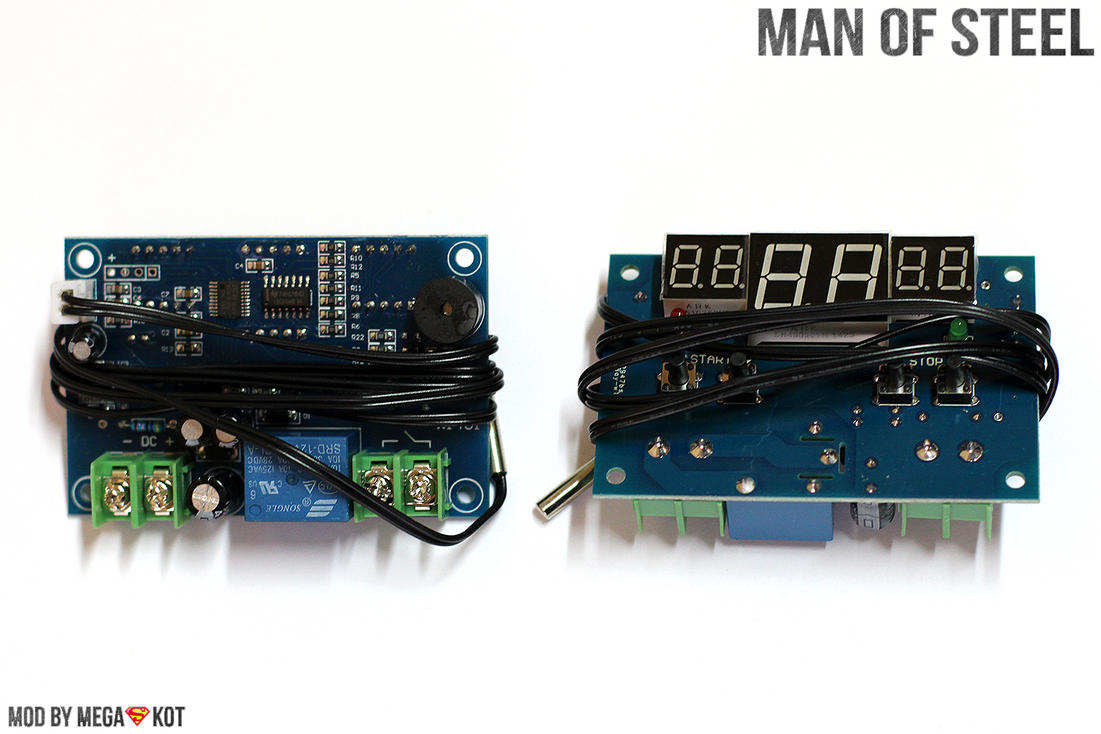

Termostati sa relejima za paljenje i gašenje ventilatora.

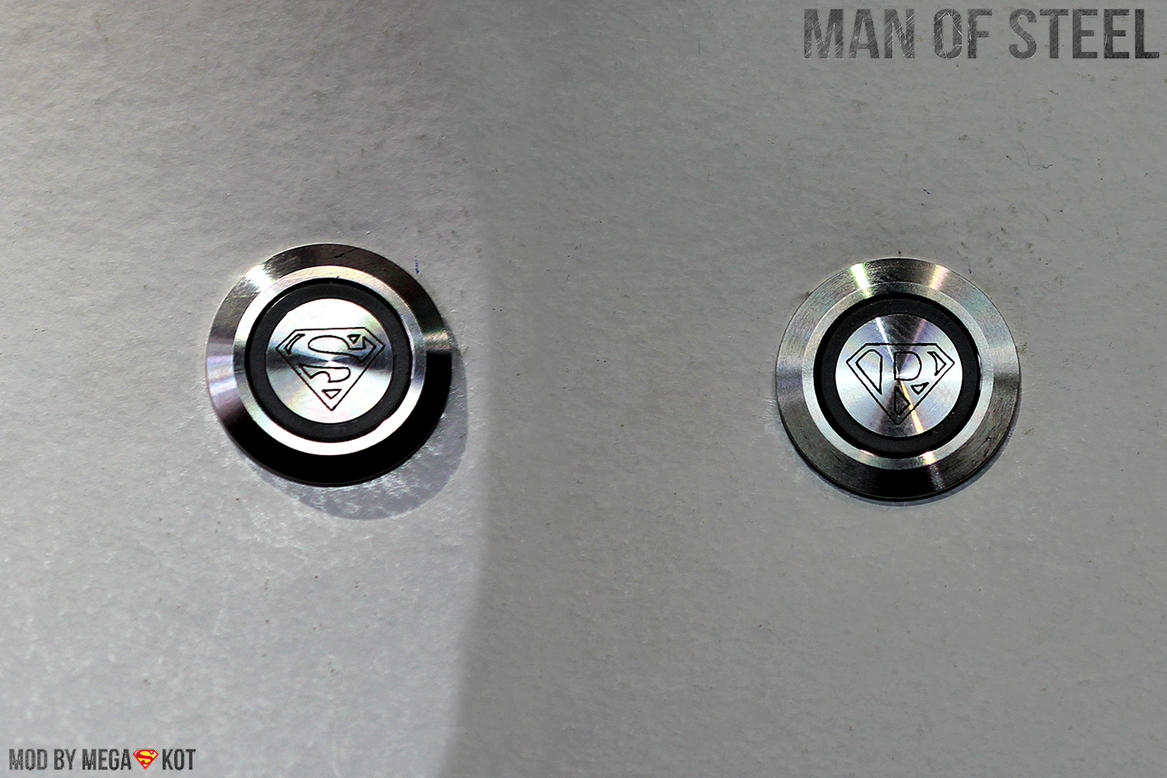

Prekidači sa led diodama naručeni iz Kine i odrađeno graviranje

Hardware:

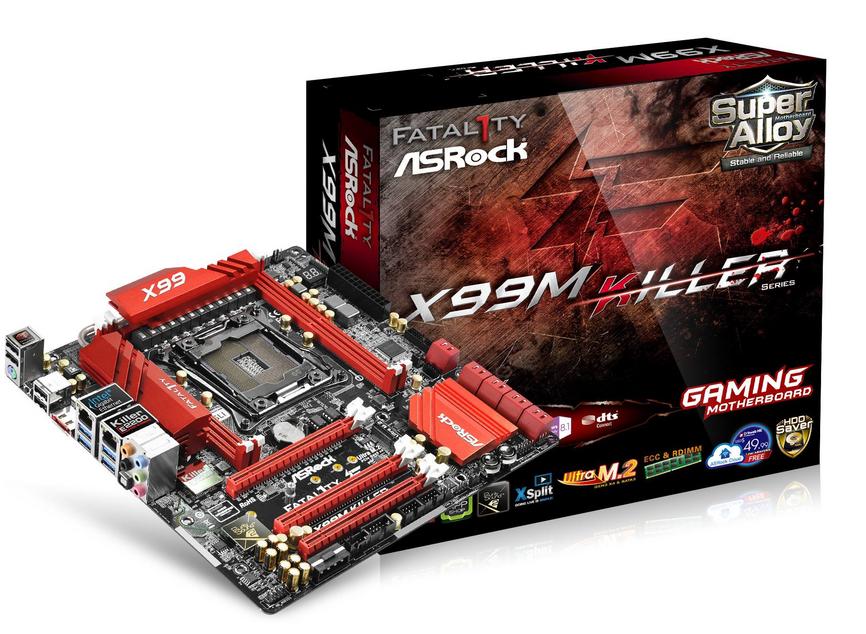

MB: Asrock Fatal1ty X99M Killer - sponzor Asrock
CPU: Intel i7 5820K
VGA: Inno3D GTX 970 OC SLI - sponzor mama xD
MEM: AVEXIR AVD4U24001604G-4CIR Core Series 16GB Kit (4GB x 4) - sponzor Avexir
SSD: Transcend 2x256Gb - sponzor Transcend
PSU: CM V1000
Ventovi za radijator: osam komada Raijintek Aeolus α - sponzor Raijintek
All water cooling: EK Water Blocks
Attached Thumbnails
Click image for larger version

Name:	ManOfSteel1.jpg‎
Views:	727
Size:	90.0 kB
ID:	14361   Click image for larger version

Name:	ManOfSteel2.jpg‎
Views:	686
Size:	87.1 kB
ID:	14362   Click image for larger version

Name:	ManOfSteel3.jpg‎
Views:	683
Size:	87.7 kB
ID:	14363   Click image for larger version

Name:	ManOfSteel4.jpg‎
Views:	663
Size:	95.1 kB
ID:	14364   Click image for larger version

Name:	ManOfSteel5.jpg‎
Views:	672
Size:	102.1 kB
ID:	14365

Click image for larger version

Name:	ManOfSteel6.jpg‎
Views:	711
Size:	98.2 kB
ID:	14366   Click image for larger version

Name:	ManOfSteel7.jpg‎
Views:	642
Size:	90.8 kB
ID:	14367   Click image for larger version

Name:	ManOfSteel8.jpg‎
Views:	710
Size:	93.6 kB
ID:	14368   Click image for larger version

Name:	ManOfSteel9.jpg‎
Views:	670
Size:	93.1 kB
ID:	14369   Click image for larger version

Name:	ManOfSteel10.jpg‎
Views:	639
Size:	97.8 kB
ID:	14370


Zadnje izmijenjeno od: MegaSkot. 16.02.2015. u 16:34.
MegaSkot je offline   Reply With Quote
Staro 13.01.2015., 15:49   #2
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Izrada radijatora. Dosta komplikacija, morao je tvrd lem na sve spojeve. Sada je u procesu testiranja.



Kućište:

Attached Thumbnails
Click image for larger version

Name:	ManOfSteel11.jpg‎
Views:	651
Size:	93.5 kB
ID:	14371   Click image for larger version

Name:	ManOfSteel12.jpg‎
Views:	622
Size:	76.3 kB
ID:	14372   Click image for larger version

Name:	ManOfSteel13.jpg‎
Views:	698
Size:	101.4 kB
ID:	14373   Click image for larger version

Name:	ManOfSteel14.jpg‎
Views:	639
Size:	95.5 kB
ID:	14374   Click image for larger version

Name:	ManOfSteel15.jpg‎
Views:	654
Size:	91.8 kB
ID:	14375

Click image for larger version

Name:	ManOfSteel16.jpg‎
Views:	662
Size:	100.1 kB
ID:	14376
MegaSkot je offline   Reply With Quote
Oglasni prostor
Oglas

Oglas
Staro 13.01.2015., 16:29   #3
Pupo
Nikad sit, uvijek žedan
Moj komp

Pupo's Avatar

Datum registracije: Jun 2005
Lokacija: Vallis Aurea / ZG
Postovi: 8,045
Od tebe se ništa manje nemože ni očekivati.

Samo naprijed i trpaj slike
__________________
Sent from AS/400.
Pupo je offline   Reply With Quote
Staro 13.01.2015., 16:59   #4
Drvoje
Split resist itself!
Moj komp

Drvoje's Avatar

Datum registracije: Feb 2009
Lokacija: u threadu kojeg nitko ne čita
Postovi: 4,036
Lajkam
__________________


Pomelo mi sig -.-
Drvoje je offline   Reply With Quote
Staro 13.01.2015., 18:42   #5
fanATIk
NITKOV
Moj komp

fanATIk's Avatar

Datum registracije: Oct 2004
Lokacija: Zagreb / Maksimir
Postovi: 3,991
Citiraj:
Autor Drvoje Pregled postova
Lajkam
+1
__________________




Asrock FM2A78M-DG3+
Athlon II 860k + Lc Power Lc-cc-120
G.SKILL RipjawsX series 8 GB
Palit GTX 460
Samsung SSD 850 EVO 250 GB, WD 640GB, Hitachi 500GB
Corsair VS550
Thermaltake Core V21
22"LCD LG W2242T
MX Revolution
Logitech X-230
Logitech K740
Canon CanoScan 4400F
Win 10




Unique case by fanATIk




Avatar BIG SIZE
fanATIk je offline   Reply With Quote
Staro 16.01.2015., 12:00   #6
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Radijator zavaren i testiran na 7 bara.
MegaSkot je offline   Reply With Quote
Staro 16.01.2015., 12:40   #7
turbojc
Premium
Moj komp

turbojc's Avatar

Datum registracije: Sep 2014
Lokacija: Slavonski Brod.
Postovi: 162
Izgleda kao fora projekt sa super konfom.

Btw, možeš li objasniti ovo sponzoriranje od ASRocka? Nije valjda da su ti dali popust, ili dali ploču ili platiti, or what?
turbojc je offline   Reply With Quote
Staro 16.01.2015., 13:00   #8
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Dali su mi ploču.
MegaSkot je offline   Reply With Quote
Staro 18.01.2015., 22:00   #9
Pupo
Nikad sit, uvijek žedan
Moj komp

Pupo's Avatar

Datum registracije: Jun 2005
Lokacija: Vallis Aurea / ZG
Postovi: 8,045
Kad imas takve projekte iza sebe i sponzori lakše daju opremu
__________________
Sent from AS/400.
Pupo je offline   Reply With Quote
Staro 03.02.2015., 18:13   #10
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
MegaSkot je offline   Reply With Quote
Oglasni prostor
Oglas

Oglas
Staro 04.02.2015., 13:15   #11
De5tr0yer
Avocado
Moj komp

De5tr0yer's Avatar

Datum registracije: Aug 2005
Lokacija: Zagreb
Postovi: 7,826
Odličan DIY, a mene zanima, očito te ekipa ovdje poznaje, koje si još modove imao dosad?

Čim su tak dobri da te firme sponzoriraju mora da su dobri
__________________
Spoiler alert!
De5tr0yer je offline   Reply With Quote
Staro 08.02.2015., 22:03   #12
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Ništa posebno, mislim da sa ovim modom tek ulazim u te vode. Inače, pošalješ mail, fino opišeš šop ćeš raditi, neki 3D i to je to, čekaš odgovor. Inače, sponzorstvo nije gift, više biznis suradnja.

Ram radijatora zavaren i radijator postavljen.
Alu cijevi 20x20x2mm.
Attached Thumbnails
Click image for larger version

Name:	ManofSteel23.jpg‎
Views:	696
Size:	436.9 kB
ID:	14493   Click image for larger version

Name:	ManofSteel22.jpg‎
Views:	676
Size:	388.0 kB
ID:	14494   Click image for larger version

Name:	ManofSteel24.jpg‎
Views:	675
Size:	380.8 kB
ID:	14495   Click image for larger version

Name:	ManofSteel25.jpg‎
Views:	675
Size:	233.4 kB
ID:	14496
MegaSkot je offline   Reply With Quote
Staro 08.02.2015., 22:36   #13
Lewis
Freelancer
Moj komp

Lewis's Avatar

Datum registracije: Jan 2007
Lokacija: Bilje (Osijek)
Postovi: 4,990
Najs, ima tu jos dosta posla ali dobro je krenulo.

Inace ove video/animacije su dio te suradnje tj. obavezan si to raditit ili to ovako radis za svoju dusu ?
__________________
RS1 - MB: WS X299 Asus Sage, CPU: i7 9800X, RAM:128GB, GPUs: 3*RTX 3090 24GB
RS2 - MB:Asus X99-E WS, CPU: i7 6850K, RAM:128GB, GPUs: 2*RTX 4090 24GB
Lewis je offline   Reply With Quote
Staro 08.02.2015., 22:42   #14
glazZ
Premium
Moj komp

glazZ's Avatar

Datum registracije: Jul 2010
Lokacija: Pakrac
Postovi: 333
Laaaajk
glazZ je offline   Reply With Quote
Staro 08.02.2015., 22:43   #15
De5tr0yer
Avocado
Moj komp

De5tr0yer's Avatar

Datum registracije: Aug 2005
Lokacija: Zagreb
Postovi: 7,826
Uvijek ću biti ljubomoran na takve radionice u kojima možeš sve živo napraviti što te volja

Al zato ću i s guštom pratiti, go go
__________________
Spoiler alert!
De5tr0yer je offline   Reply With Quote
Staro 08.02.2015., 22:52   #16
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Citiraj:
Autor Lewis Pregled postova
Inace ove video/animacije su dio te suradnje tj. obavezan si to raditit ili to ovako radis za svoju dusu ?
Citiram iz mail-a: "Please provide 2D, 3D sketch or pictures of the build..."

Mnogo bolje je ako imaš. Riba iz Avexira nije skrivala oduševljenje.


Inače, hvala na podršci, ima mnogo posla ali...mislim da će finish biti najveća nagrada.
MegaSkot je offline   Reply With Quote
Staro 10.02.2015., 11:41   #17
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Novi sponzor: Transcend sa dva SSD-a 256Gb



Avexir šalje bolju memoriju od one koju sam tražio: Core Series 16Gb 4x4GB Red Led DDR4-2666

MegaSkot je offline   Reply With Quote
Staro 10.02.2015., 11:47   #18
Lewis
Freelancer
Moj komp

Lewis's Avatar

Datum registracije: Jan 2007
Lokacija: Bilje (Osijek)
Postovi: 4,990
Super, kad to zavrsis onda meni slozis openRIG "case" za 6 GPUova .
__________________
RS1 - MB: WS X299 Asus Sage, CPU: i7 9800X, RAM:128GB, GPUs: 3*RTX 3090 24GB
RS2 - MB:Asus X99-E WS, CPU: i7 6850K, RAM:128GB, GPUs: 2*RTX 4090 24GB
Lewis je offline   Reply With Quote
Staro 10.02.2015., 11:49   #19
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Sve može.
MegaSkot je offline   Reply With Quote
Staro 10.02.2015., 23:08   #20
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Novi sponzor koji kompletno pokriva blokove, pumpe i fitinge.

MegaSkot je offline   Reply With Quote
Staro 10.02.2015., 23:21   #21
JuiceBox
Premium
Moj komp

JuiceBox's Avatar

Datum registracije: Sep 2007
Lokacija: Keebwork
Postovi: 7,477
E ovo sad postaje some serious shit Samo nastavi, pratimo
__________________
The Rich pays to win. The Poor spends to lose.
JuiceBox je offline   Reply With Quote
Staro 11.02.2015., 13:57   #22
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Kao ljubitelj originalnog Supermana i serije Smallville, napravio sam skicu Kryptonian key-a. Odradiću ga od aluminijuma 5-6mm debljine i ide poslije na graviranje.
Njegova uloga će biti "paljenje" kristala...



Original:

MegaSkot je offline   Reply With Quote
Staro 12.02.2015., 11:44   #23
KruLe
Premium

KruLe's Avatar

Datum registracije: Jan 2014
Lokacija: Križevci
Postovi: 171
Uhh, ovo je stvarno serious shit kako kaže kolega Jedva čekam vidjeti gotovo
KruLe je offline   Reply With Quote
Staro 13.02.2015., 12:02   #24
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Novi sponzor za sleeve.

MegaSkot je offline   Reply With Quote
Staro 16.02.2015., 15:53   #25
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Planirani blokovi, pumpe i fitinzi:

1. EK-Supremacy EVO – Nickel
2. EK-FC970 GTX - Nickel – 2 pieces
3. EK-HDC Fitting 16mm G1/4 - Blue – 45 pieces
4. EK-FC970 GTX Backplate - Nickel – 2 pieces
5. EK-MOSFET MSI X99 MPower - Nickel - 2 pieces
6. EK-XTOP D5 PWM - Plexi (incl. pump) - 2 pieces
7. EK-Ekoolant Pastel YELLOW (concentrate 250mL) – 3 pieces
8. EK-Ekoolant Pastel RED (concentrate 250mL) – 3 pieces
9. EK-SB ASUS M6G - Acetal+Nickel

Određeni blokovi će pretrpjeti upgrade, da bi fino legli na X99M Fatal1ty.
MegaSkot je offline   Reply With Quote
Staro 16.02.2015., 16:11   #26
V.I.P
Istrian Lifestyle
Moj komp

V.I.P's Avatar

Datum registracije: Jul 2009
Lokacija: Medulin
Postovi: 1,384
za sponzore, super drustvo si okupio
V.I.P je offline   Reply With Quote
Staro 16.02.2015., 16:34   #27
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Čekam još CoolerMaster za napajanje i to je to. Hvala.
MegaSkot je offline   Reply With Quote
Staro 16.02.2015., 21:29   #28
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Hvala Transcendu, prvi SSD stigao, model 370 - 256Gb.


Zadnje izmijenjeno od: MegaSkot. 16.02.2015. u 21:36.
MegaSkot je offline   Reply With Quote
Staro 18.02.2015., 21:09   #29
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Međuspojnice se vratile sa niklovanja. Zadovoljan sam i uskoro nosim ostatak.

MegaSkot je offline   Reply With Quote
Staro 20.02.2015., 13:06   #30
MegaSkot
Modder
Moj komp

MegaSkot's Avatar

Datum registracije: Mar 2004
Lokacija: Waterford
Postovi: 908
Mat brušeni vodootporni prohrom lim 1mm, za stranice kućišta otišao pod laser. Nadam se da će fino ispasti.

Kontaktirao me Cooler Master i šalju mi PSU V1000.
MegaSkot je offline   Reply With Quote
Oglasni prostor
Oglas

Oglas
Odgovori


Uređivanje

Pravila postanja
Vi ne možete otvarati nove teme
Vi ne možete pisati odgovore
Vi ne možete uploadati priloge
Vi ne možete uređivati svoje poruke

BB code je Uključeno
Smajlići su Uključeno
[IMG] kod je Uključeno
HTML je Uključeno

Idi na
