Chaintech zvuk problem

Ovako, imam matičnu ploču Chaintech VNF3-250 i na njoj je integrirani zvuk (znaci ima line in, line out i mic). Dok su mi ovi u ducanu sastavljali konfiguraciju sa prednje strane su mi stavili i ulaz za slušalice i mikrofon, međutim vidim da taj priključak uopće nije spojen na matičnu ploću, već slobodno leži na podu kučišta.
Žice koji slue za priključak su u obliku malih žilica i nose sljedeće oznake:

Spkout L
Spkout L

Spkout R
Spkout R


GND

------------------

MIC IN
MC Bias
GND

Uspio sam spojiti Spkout L i Spkout R, tako da sam dobio zvuk na slušalicama, ali mikrofon neće nikako proraditi.

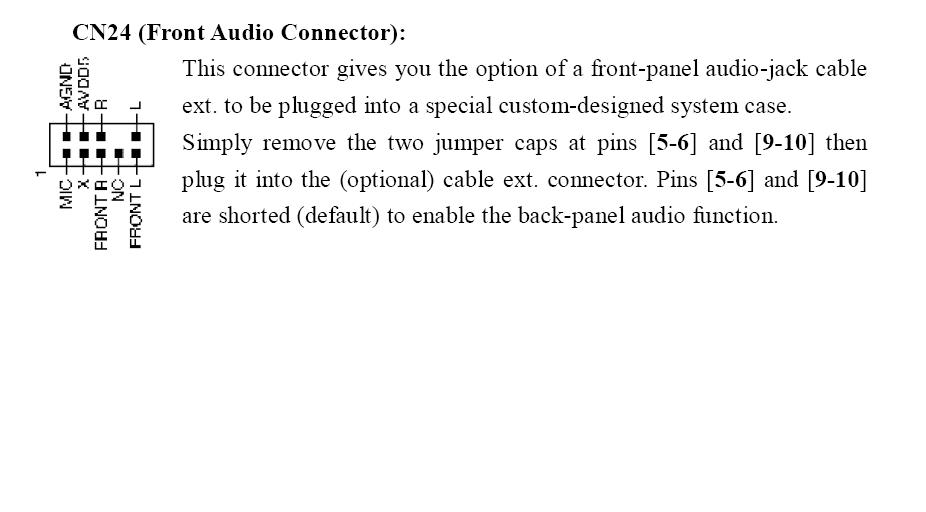

U prilogu sam stavo sliku sa konektorima na matičnoj, pa ako netko zna točno kako da spojim, bio bih zahvalan.
Attached Thumbnails
Click image for larger version

Name:	Konektor.jpg‎
Views:	163
Size:	46.2 kB
ID:	6525
BUG je offline   Reply With Quote
Staro 16.09.2006., 08:35   #2
Mortal
Rambus 3xtr1m
Moj komp

Mortal's Avatar

Datum registracije: Jan 2006
Lokacija: Umag
Postovi: 2,694
Onda kad si spojiš zvuk na Front panelu, gubiš ga odozada. Zato ga rijetko spajaju serviseri. Ali redosljed spajanja tih pinova pogledaj u manualu od ploče
__________________


Ryzen 7 2700X
Sonic Tower rev.1 (polirani) + 12cm Chieftec
2x 8gb Crucial
B450 Aurus Elite
Segate 500GB Server edition
Silwerstone Strider 560W +12@11.97-11.94V
GTX 1060
Samsung p2770, Hanns G 22' landscape
Samsung pleomax& Microsoft Sidewinder
Kensington Duo Wawe Pad



1. 2xP3 933, Intel OR840 Server, PCI MX440, 4x128Mb Rambus, 80gb segate, SmartBox 400W
2. P4 2.0 wille, Intel i850, 4x128 Rambus, GF2 GTS PRO, 80gb segate, MS 480w
3. P4 1.6 willie@2.0 - Abit th7 II, 4x128Mb Rambus@ 1078mhz, 9000pro, 80gb segate, silwerstone 400w
3 x Prestigio 710, 3 x Microsoft Optical desktop v2.0


i5 530
640gb
1x4gb, 1x2gb ddr3
GT330M
16' wide - white body
Harman Kardon
MX revolution
Online with nokia E70



Battery grip
Beercan: 35-70, 28-85, 35-105, 70-210
Minolta: 28-80, 35-70, 28-100, 35-80, 28-105xi, 75-300
Sigma: 35-70, 28-135, 18-200, 70-300
Sony: 18-70, 55-200
m42: Zenit 135mm, Crestar 135mm, Helios 44m




Mortal je offline   Reply With Quote
Oglasni prostor
Oglas

Oglas
Staro 16.09.2006., 18:29   #3
BUG
Registered User
Moj komp

Datum registracije: Sep 2006
Lokacija: CROATIA
Postovi: 71
Kao što sam rekao, uspio sam dobiti zvuk na prednjoj strani (na slušalicama) i nikakav zvuk sa stražnje strane se nije izgubio, tj. čuje se istovremeno i na zvučnicima spojenim na stražnjoj strani i na prikopčanim slušalicama na prednjoj.

Što se tiče manuala, ona slika koju sam postavio u prvoj poruki je uparavo iz manuala i to je sve što se tiče spajanja tkz. front panela. Iz toga se vidi da su oznake na matičnoj drugačije nego na kablima, pa sam zato tražio pomoć u vezi spajanja da dobijem i mikrofon.


HVALA
